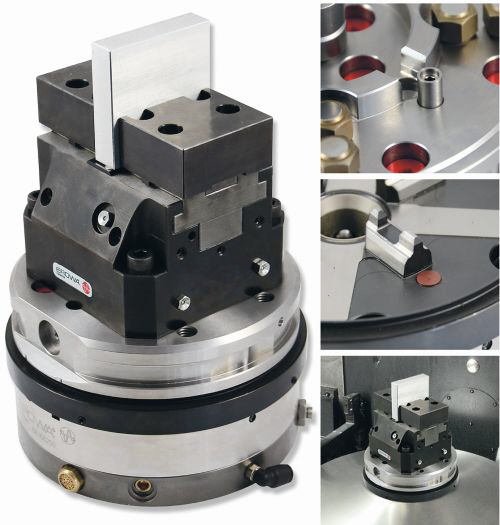

EROWA PowerChuck P - Bewährtes mit erweiterter Funktion

EROWA PowerChuck P Spannfutter sind auf verschiedensten Bearbeitungsmaschinen die durchgängige Schnittstelle, um palettierte Werkstücke oder Spannvorrichtungen präzise und schnell auf dem Maschinentisch zu positionieren.


Eine palettierte und automatisch betätigte Spannvorrichtung spart viel Zeit beim Umrüsten und Werkstückwechsel

Jetzt wurden die Anwendungsmöglichkeiten mit einer äusserst hilfreichen Funktion weiterentwickelt. Das neuste Modell aus dem EROWA PowerChuck P Spannfutter Sortiment besitzt zwei integrierte Druckluftdurchführungen. In Kombination mit einer ebenfalls neuen Version der Werkstückträger Palette P ø 148 mm ist es nun möglich, palettierte Spannvorrichtungen durch die Palette und das Spannfutter hindurch pneumatisch zu betätigen.

Für automatisierte Fertigungsprozesse lässt sich so, zum Beispiel mit dem EROWA
6-Achsen Roboter, die Spannvorrichtung mit zu bearbeitenden Werkstücken bestücken. Zudem be- und entlädt der Roboter auch die Maschine mit, je nach Auftrag benötigten, weiteren palettierten Spannvorrichtungen.

Und so funktioniert es:
Die Spannvorrichtung wird auf eine EROWA Palette P ø 148 mm montiert. Stimmen die Luftkanäle in der Palette und der Spannvorrichtung nicht überein, lässt sich dies mit dem Einsatz einer Adapterplatte lösen. Auch ist es möglich, bei EROWA kundenspezifisch hergestellte Paletten mit dem benötigen Anschluss-Lochbild zu beziehen.

Das PowerChuck P Spannfutter wird auf die vorbereitete Basis der Bearbeitungs-maschine montiert. Die Druckluft zum Betätigen des Spannfutters und der Spannvorrichtung lässt sich von unten vom Maschinentisch her, oder an den seitlichen Luftanschlüssen zum Spannfutter zuführen. Luftkanäle und zwei im Spannfutter-Gehäuse eingebaute Membranen leiten die Druckluft in die Palette. Durch Luftkanäle in der Palette wird diese danach weitergeleitet und versorgt die Spannvorrichtung mit Druckluft und ist somit pneumatisch bedienbar.

Die Druckluftdurchführung ist bis maximal 9 bar geeignet. Die Membranen garantieren eine zuverlässige und dichte Luftzuführung zwischen dem Spannfutter und der Palette. Für Hydraulik-Anwendungen ist die Funktion nicht geeignet. Natürlich lassen sich mit dem neuen PowerChuck P Spannfutter auch EROWA Paletten und Elektrodenhalter ohne Luftdurchführung aufnehmen.te und automatisch betätigte Spannvorrichtung spart viel Zeit beim Umrüsten und Werkstückwechsel.


Firmenportrait

Die EROWA  AG wurde 1971 gegründet. Aus dem innovativen Kleinbetrieb entwickelte sich ein international tätiges, erfolgreiches Unternehmen. Die EROWA  AG ist seit 1997 ISO 9001 zertifiziert.



Die EROWA  AG entwickelt und produziert innovative Systemlösungen zur Steigerung der Wirtschaftlichkeit in der metallbearbeitenden Industrie. Das Unternehmen hat ihren Ursprung im Werkzeug- und Formenbau, und ist heute hauptsächlich in der Präzisionsmechanik tätig. Wir bieten unseren Kunden innovative Systemlösungen und ein umfassendes Angebot an Dienstleistungen. Die partnerschaftliche Zusammenarbeit mit unseren Kunden und das gegenseitige Vertrauen ist unser oberstes Unternehmensziel.

Produkteangebot
• Spannsysteme für Produktion und Werkzeugbau
• EDM-Spannsysteme
• WEDM-Spannsysteme
• Messgeräte für das Rüsten, Voreinstellen und Qualitätsmessen von Werkstücken auf montierten
   Werkstückträgern
• Handlingsysteme für die automatische Beladung von Werkzeugmaschinen
• Prozessleitsysteme für die automatische Fertigung

Serviceangebot
• Lohnfertigung
• Beratung / Engineering / Schulung
• Service und Revisionen
