Der neue Roboter von EROWA begeistert mit groĂźer Funktionsvielfalt. Fertigungsleiter finden in ihm ein Automationsprodukt vor, welches mit Technologien der Spitzenklasse ausgerĂĽstet und fĂĽr die Optimierung der Fertigungsprozesse ausgelegt ist
Der EROWA Robot 150 Linear ist besonders für kleine und mittelständische Unternehmen erschwinglich. Er lässt sich problemlos, je nach Anforderung erweitern. Das heißt, man kann zunächst mit zwei Maschinen wettbewerbsfähig beginnen und diese später bis zur Bedienung von 12 Produktionsanlagen aufrüsten.

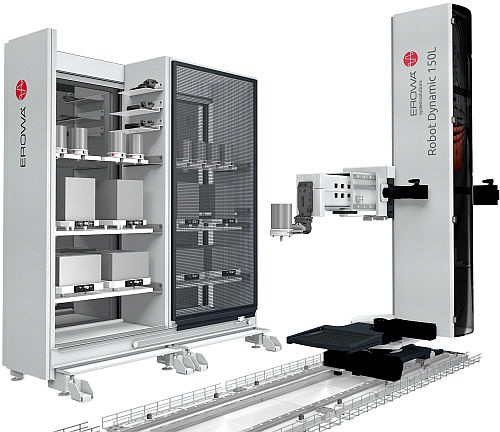

EROWA Robot Dynamic 150L - Ändern sich die Anforderungen an die Fertigungskapazität, lässt sich das Robotsystem jederzeit und modular erweitern.
Ein neues Konzept nach einer neuen Philosophie
Mit seiner Handling-Kapazität bis maximal 150 kg, ist der auf Schienen laufende 5-achsige Manipulator der schlankste in der Reihe der Robot Dynamic Linear Modelle von EROWA.
Er ist für die Fertigung kleiner und mittelgroßer Werkstücke vorgesehen und wurde vollständig neu konzipiert, wobei hauptsächlich 3 Zielsetzungen im Vordergrund standen:
• eine Konfiguration, die sich strikt auf die momentanen Kundenbedürfnisse beschränkt;
• eine Erweiterungsmöglichkeit einhergehend mit der Entwicklung des Maschinenparks und der Anlagen
sowie der digitalen Kommunikations-mittel des Unternehmens;
• der Einsatz von Spitzentechnologie, um in Echtzeit die Leistungsfähigkeit der Bearbeitungslinie und die
VerfĂĽgbarkeit des Manipulators in einer hoch gesicherten Umgebung zu optimieren.

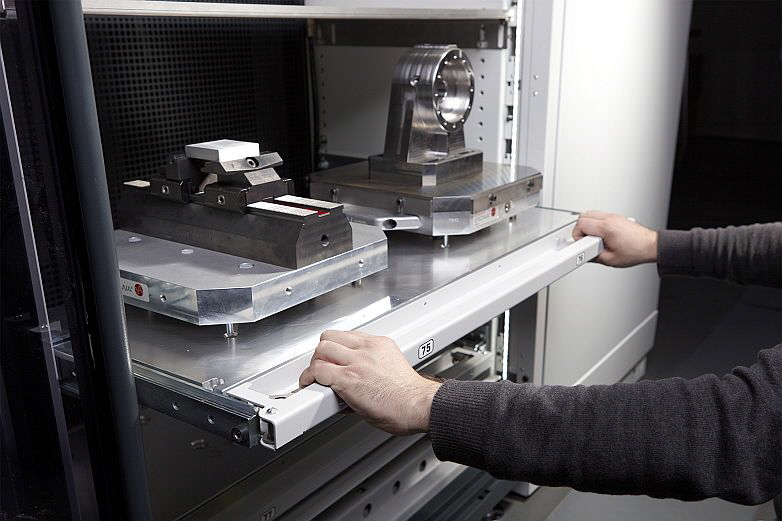

Anwenderfreundliche Bedienung - Die Rackmagazine verfĂĽgen ĂĽber SchiebetĂĽren und ausziehbare Magazinebenen.
Zukunftstechnologie
Dem Konzept einer schlanken Fertigung folgend, haben die Ingenieure wesentliche strategische Entscheidungen für die Entwicklung des ERD 150 L getroffen, getreu dem Motto "Weniger ist mehr". Jedes Detail wurde im Sinne der Leistungsfähigkeit und der künftigen Weiterentwicklung konzipiert. Im Software-Bereich wurde eine Lösung mit Fokus auf die kommenden Anforderungen von Industrie 4.0 entwickelt.
Bei der Konstruktion wurden neue Prioritäten gesetzt: Vorausschauendes Bewegungsmanagement, Erhöhung des Werkstückflusses, Sicherung der Bewegungen, der Bereiche, der kommunizierenden Paletten, Verwendung von vernetzten autonomen Systemen..., Möglichkeit der Entwicklung zukünftiger Anwendungen. Auf mechanischer Ebene wurde die Transfereinheit neu dimensioniert und vereinfacht. Die X-Transferachse erlaubt dennoch einen Verfahrweg bis zu 1.350 mm!
Die Ergonomie ist der rote Faden, welcher sich durch alle Anlagekomponenten zieht. Die vollständig transparenten Sicherheitswände verbergen nichts und sind optisch ansprechend gestaltet.
Die integrierte autonome Beladestation (Option) mit 2 Plätzen ermöglicht (Um-) Rüstarbeiten an Werkstücken während dem der Roboter arbeitet. Die Drehteller mit 4x 90Grad Indexierung und Paletten-Verriegelung erlauben das Rüsten von verschiedenen Paletten-Typen auf ergonomischer Höhe.
Verbesserte Effizienz in puncto Bedienung
Der EROWA Robot Dynamic 150 L besticht durch seine Funktionalität bei der Bedienung. Der Werkstückwechsel auf Maschinen erfolgt in Sekundenschnelle: Vor dem Ende des Bearbeitungszyklus fährt der Roboter vor die Maschine zwecks sofortiger Be- und Entladung mittels Drehung des Doppelgreifers um 180° in einem Arbeitsgang. Die Optimierung von Transport und Ablauf-steuerung wird unter Berücksichtigung der jeweils vorhandenen Prioritäten und Verfügbarkeiten in Echtzeit berechnet.
Während dem der Roboter arbeitet ist der Bedienerzugriff zu den Werkstück-magazinen jederzeit möglich und vollkommen sicher. Dies wird ermöglicht, da Sensoren sofort einen geschützten Bereich erschaffen, während der Roboter seine Autonomie in den anderen Aktionsbereichen vollständig beibehält. Sobald der Bereich wieder zur Verfügung steht, wird jede Magazinposition neu kontrolliert, um die einzelnen Paletten in ihrem jeweiligen Zustand sowie die verfügbaren Stellplätze zu identifizieren.
Der Robot Dynamic 150L und seine Steuerung bieten einen vollständigen Zugang zum Konzept der Fabrik der Zukunft. Die Überwachung umfasst die gesamte verbundene Umgebung, um den Fertigungsbetrieb, die Qualität, die Wartung und die Rückverfolgbarkeit in Echtzeit zu optimieren. Die Aufstellung in der Werkhalle erfolgt in wenigen Tagen durch die Montageteams von EROWA. Alles wird von einem fachübergreifenden Team im Vorfeld vorbereitet: Integration der Robotersteuerung in die Maschinen-, IT-, ERP- und sonstige Umgebung. Anhand einer Verlaufskontrolle während der ersten Monate wird die Leistungssteigerung der autonomen Fertigungslinie weiter optimiert. Der Erfahrungsschatz des Personals von EROWA ist ein Trumpf für den Erfolg des Kunden.

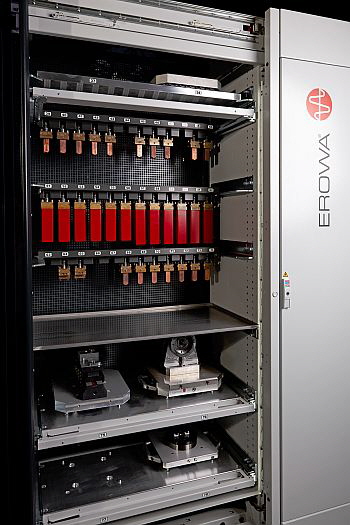

Mit Verschiedenen Magazingrössen werden auch beengte Platzverhältnisse voll ausgenutzt. Sie bieten für eine schier unbegrenzte Anzahl an Paletten Platz. Das Baukastensystem der Magazine bietet auch Vorteile für Nachrüstungen. Bereits installierte Konfigurationen lassen sich jederzeit mit neuen Modulen oder Optionen aufrüsten. So bleiben die Investitionskosten jederzeit übersichtlich und optimal kalkulierbar.
Der Roboter wächst mit Ihren Ambitionen
Oft ist es nicht einfach, die Bedürfnisse und notwendigen Kapazitäten in zwei, drei oder fünf Jahren vorauszusehen. Mit dem Ziel, den Fertigungsbetrieb im Hinblick auf höhere Flexibilität, Qualität, Reaktionsfähigkeit und Rentabilität ständig zu optimieren, bietet die Investition in einen Robot Dynamic 150L samt Prozessleitsystem auch mit einer begrenzten Ausrüstung ein interessantes und ausbaufähiges Konzept.

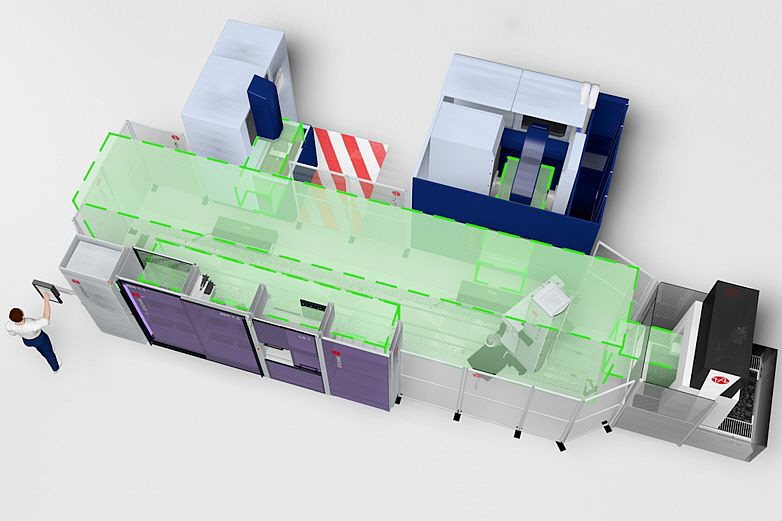

Intelligentes Sicherheitskonzept - Dank der Software „Integrated Safety“ benötigt die Fertigungszelle nur einen Zutrittsschutz. Die Abschrankungen sind modular ausbaubar und preiswert in der Beschaffung.
Technische Daten
• Transfergewicht: 150 Kg
• Werkstückgrössen max.: 400x400x400 mm
• Maximale Schienenlänge: 30 m
• Anzahl bedienbare Maschinen: 12
• Anzahl Rack-Magazine max.: 20
• Automatische Paletten-Erkennung: Ja

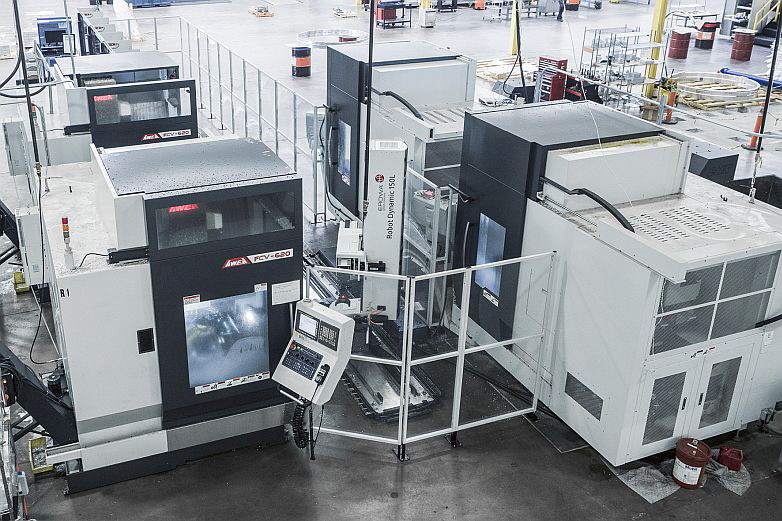

Produktive Fertigungszelle – Der Robot Dynamic 150L bedient vier Fertigungsmaschinen. Das EROWA Prozessleitsystem "EROWA ProductionLine 4.0" steuert und ĂĽberwacht alle Prozesse.
