Die passende Metallfeder

Die richtige Metallfeder für den gewünschten Einsatzzweck auszuwählen ist nicht immer einfach. In vielen Fachbüchern mit konstruktiven Grund- lagen wird das Thema Federn sehr allgemein abgehandelt. Aus diesem Grund hat der Federnhersteller Gutekunst aus Metzingen die wichtigsten Parameter zur Auswahl der passenden Metallfeder zusammengestellt. Ergänzende und weiterführende Infos zu dem Thema gibt es hier

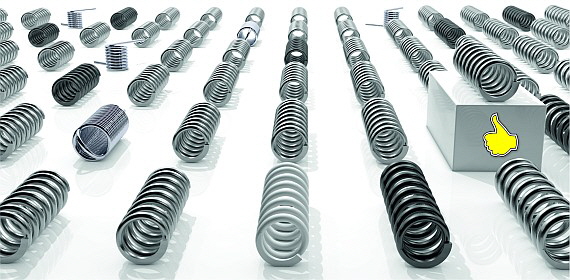

Gutekunst - die passende Metallfeder

Zu Beginn eine kurze Übersicht zu den unterschiedlichen Federnarten:

Druckfedern
Druckfedern werden mit Abstand am häufigsten eingesetzt. Das liegt nicht nur an der Richtung der Krafteinwirkung, sondern vor allem an den besseren Belastungseigenschaften der Druckfeder. Denn Druckfedern können besser mit größeren Kräften und für Dauerfestigkeitsanwendungen mit Lastwechseln über 107 umgehen. Neben der großen Auswahl an Material für die unterschiedlichen Anwendungen kann bei der Druckfeder die Einsatzvielfalt mit verschiedensten Oberflächenbehandlungen problemlos erweitert werden. Aufgrund der Leis- tungsdaten der Druckfeder ist es in manchen Fällen sogar sinnvoller, eine Zugfederanwendung auf eine Druckfeder umzubauen.

Zugfedern
Zugfedern werden am zweithäufigsten eingesetzt. Überall dort, wo die Kraftein- wirkung nicht auf Druck, sondern auf Zug erbracht werden muss, kommt man an der Zugfeder nicht vorbei. Insbesondere die spezielle Bauform mit den beid- seitigen Ösen birgt einige Risiken, die bei der Zugfederauslegung berücksichtigt werden müssen. Auch, dass die Zugfeder bei einem Federbruch ihre Federkraft komplett verliert, sollte bei der Verwendung einer Zugfeder beachtet werden. Mit der Materialauswahl ist die Einsatzvielfalt der Zugfeder bereits größtenteils ausgeschöpft, da aufgrund der aneinander liegenden Windungen das Aufbrin- gen einer Oberflächenbehandlung nur mit einem erhöhten Aufwand möglich ist.

Schenkelfedern
Schenkelfedern werden bei Drehbewegungen eingesetzt, also überall dort, wo eine Biegebeanspruchung auftritt. Bei den Schenkelfedern gibt es keine beson- deren Bauformen, d. h. der Federkörper einer Schenkelfeder ist immer zylindrisch mit einer linearen Federkennlinie. Bei den Schenkelfedern kommt es eher auf die individuelle Schenkelform an, die optimal zur Krafteinleitung der Drehbewegung angeformt wird. Wie bei der Zugfeder ist es auch bei der Schenkelfeder durch die aneinander liegenden Windungen schwierig, weitere Eigenschaften durch eine nachträgliche Oberflächenbehandlung aufzubringen.

Festlegung der Federkennlinie

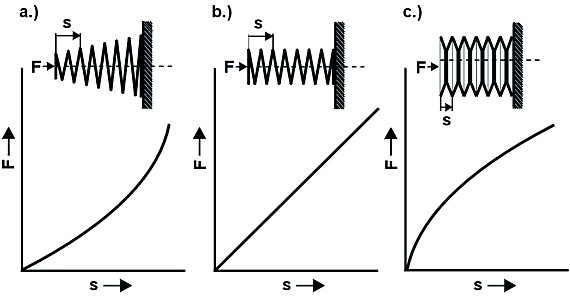

Gutekunst - Federkennlinie
Federkennlinien

Grundsätzlich werden Metallfedern nach ihrer Kennlinie beurteilt. Die Feder- kennlinie ist der Charakter der Metallfedern. Diese stellt das Verhältnis der Federkraft „F“ zum Federweg „s“ dar. Je nach Federntyp, Federnbauform, Windungsabstand und Federsystem kann man lineare, progressive, degressive oder kombinierte Federkennlinien erzeugen. Bei einer linearen Federkennlinie (Bild b: zylindrische Feder) wird die Kraft gleichmäßig abgegeben, bei einer progressiven Kennlinie (Bild a: konische Feder) verstärkt sich die Kraftentfaltung mit Zunahme der Belastung und bei einer degressiven Kennlinie (Bild c: Tellerfeder) verringert sich die Kraftentfaltung mit der Belastung.

Bei der kombinierten Federkennlinie werden unterschiedliche Kräftezustände entlang der Federkennlinie abgebildet. Diese kombinierte Federkennlinie kann mithilfe von Federsystemen erzeugt werden. Ausführliche Informationen dazu unter http://qr.de/baXn

Gutekunst - die passende Metallfeder QR-Code

Anforderungen an die Metallfeder
Nachdem man sich mit der Federkennlinie bzw. dem Kraftverlauf auf den Charakter der Metallfeder festgelegt hat, müssen zur optimalen Auslegung der Metallfeder folgende Anforderungen abgeklärt und festgelegt werden:

1. Belastungsart und Lebensdauer
2. Einsatztemperatur
3. Umgebungsmedium
4. Benötigte Federkräfte und Federwege
5. Vorhandener Einbauraum
6. Einbausituation
7. Toleranzfeld

Die ausführliche Zusammenstellung der wichtigsten Federparameter zur Ausle- gung der passenden Metallfeder stehen in einer kurzen und übersichtlichen Zusammenfassung unter http://qr.de/baXn

Bei Bedarf an Metallfedern mit einer linearen Federkennlinie, in den Feder- werkstoffen Normalstahl EN 10270-1 und rostfrei EN 10270-3-1.4310, bietet der Gutekunst Federnkatalog unter www.federnshop.com über 12.600 Federbau- größen ab Lager. Bei allen nicht linearen Federanwendungen senden Sie bitte Ihre Federparameter einfach per E-Mail an verkauf@gutekunst-co.com
