Das optris CT ratio 1M ist ein Glasfaser-Quotientenpyrometer für alle Tem- peraturmessungen von 700° bis 1800°C in der metallverarbeitenden Industrie, wie zum Beispiel beim Giessen, Schweissen, Löten, Umformen oder auch Sintern. Durch das verwendete Quotientenpyrometerprinzip sind die Messungen unem- pfindlich gegenüber Störungen durch Staub, durch teilweise verdeckte oder bewegte Messobjekte. Durch seine Kleinheit und den sehr günstigen Preis setzt es einen neuen Massstab beim Einsatz in OEM-Lösungen und beim Viel- facheinsatz von Infrarotmessstellen. Das Glasfaser-Quotientenpyrometer arbeitet nach dem Prinzip der 2-Kanal-Messung. Zwei im gleichen Gerät unabhängig voneinander messende Infraroterfassungskanäle mit relativ dicht beieinander liegenden, aber voneinander verschiedenen Messwellenlängen, erzeugen zwei voneinander unabhängige elektrische Signale. Die Grösse dieser Signale ist abhängig von der vom Messobjekt abgegebenen Infrarotstrahlung und von weiteren Signalbestandteilen, die vorwiegend von Einflüssen auf der optischen Übertragungsstrecke zwischen Objekt und Messgerät oder aber auch von Veränderungen des Objektes durch Bewegung oder auch Änderungen der Grösse herrühren.
optris CT ratio 1M
Das Quotientenpyrometerprinzip erlaubt durch Quotientenbildung beider Signale bei der Weiterverarbeitung ein Wegfallen aller in beiden Signalkanälen gleichartig auftretenden Störungen, sie kürzen sich, vereinfacht ausgedrückt, bei der Quo- tientenbildung heraus. Die zu messende Temperatur des Objektes hängt damit nur noch von dem Signalverhältnis und vom Emissionsgradverhältnis, dem so ge- nannten Slope-Wert für die beiden Messkanäle bezüglich der zu messenden Objektoberfläche ab. Für den Slope-Wert liegen ähnlich der allgemein bekannten Emissionsgradtabellen adäquate Tabellen für alle üblichen Materialoberflächen und Materialzustände vor. Das Quotientenpyrometerprinzip führt bei Messungen an Objekten mit unbekanntem oder sich veränderndem Emissionsgrad meist zu sehr guten Ergebnissen, vorausgesetzt, dass sich das Emissionsgradverhältnis über die Zeit und/oder die Temperatur nicht verändert.

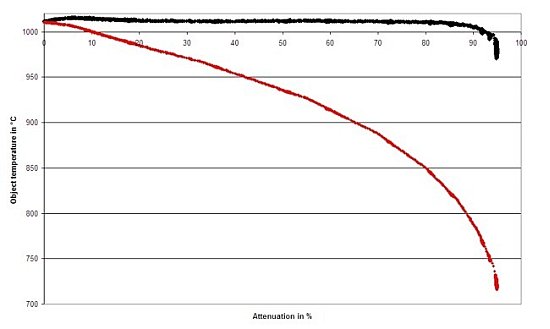

Diese Abbildung zeigt den typischen Messtemperaturverlauf eines Quotien- tenpyrometers im 1-bzw. 2-Kanalmodus bei zunehmender Abschwächung (Attenuation) der optischen Durchlässigkeit der Messstrecke, die z.B. durch eine Verschmutzung der Optik hervorgerufen werden kann. Man beachte die Dank des Quotientenpyrometerprinzips hohe Stabilität des 2-Kanal-Signals bis zu einer Abschwächung von deutlich über 90%. Das Signal des 1-Kanal-Modus sinkt demgegenüber mit zunehmender Verschmutzung der Optik kontinuierlich ab und liefert damit falsche , d.h. zu geringe Temperaturmesswerte.

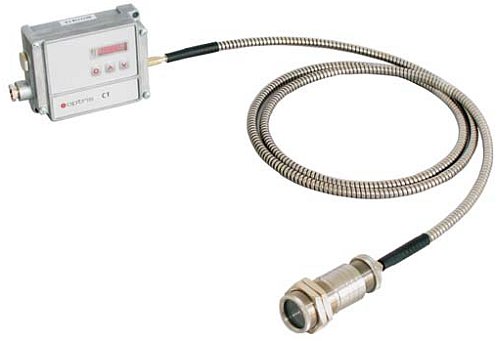

Ein kleiner Sensorkopf von 25 mm Durchmesser und 70 mm Länge erlaubt den Einbau auch unter beengten Platzverhältnissen. Ein Glasfaserkabel verbindet den Sensorkopf mit der Auswerteelektronik. Die Optik und das Glasfaserkabel widerstehen bis zu 250°C Umgebungstemperatur am Einbauort ohne Kühlung. Es können schnelle Temperaturmessungen ab 5 ms Erfassungszeit durchgeführt werden. Eine optische Auflösung von 80:1 mit wählbarem Scharfpunkt ermöglicht im Zusammenwirken mit dem eingebauten Ziellaser exakte Messungen ab einer Messfleckgrösse von 1,3 mm. Zusätzlich lässt eine Umschaltung auf den 1- oder/und 2-Kanal-Modus (Quotientenpyrometermodus) eine optimale Anpassung an die Messaufgabe zu, dass heisst, der Anwender kann das für Ihn bessere Messprinzip ohne den Kauf zusätzlicher Infrarotsensoren auswählen.
Das optris C![]() T ratio 1M besitzt durch die Verwendung einer Glasfaser als Verbin- dung zwischen dem Messkopf am Einbauort und der abgesetzten Auswerte- elektronik eine hohe Verträglichkeit gegenüber elektromagnetischen Feldern, was den Einsatz z. B. in der Nähe von Induktoren an Induktions-schweissanlagen erleichtert. Weitere typische Anwendungen des Glasfaser-Quotientenpyrometers optris CT ratio 1M sind der Einsatz in der Metallindustrie bei Temperaturmes- sungen am Giessstrahl von Giessautomaten, beim Erwärmen von Stahlrohlingen und Stahlknüppeln vor Schmiedeprozessen, beim Stranggiessen, bei allgemeinen Löt- und Schweissprozessen und in Verfahrensschritten bei der Herstellung von Grundstoffen für die Halbleiter- und Solarzellenindustrie.

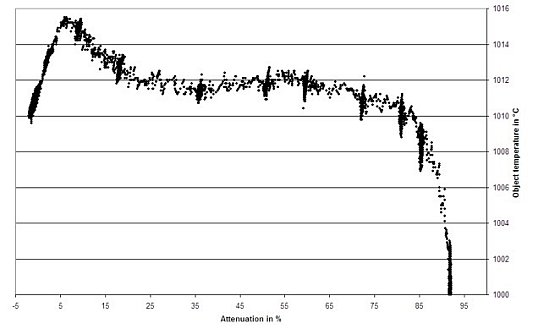

Zur Veranschaulichung der ausgezeichneten Messqualität des Glasfaser- Quo- tientenpyrometers optris CT ratio 1M dient diese Abbildung. Sie zeigt mit hoher Auflösung, wie bemerkenswert gering die Temperaturabweichungen selbst bei zunehmender und schliesslich über 90%iger Abschwächung der Durchlässigkeit des Messkanals bleiben. So beträgt die Messwertveränderung bei 1012 ± °C Objekttemperatur im Bereich einer Abschwächung von 0% (Optik sauber) bis 85%(Optik stark verschmutz) nur ±0, 3% bzw. ±3K . Dies wird beim optris CT ratio 1M durch moderne und intelligente Signalverarbeitungs- und Berechnungsme- thoden und die Verwendung achromatischer Optiken erreicht.
Die Monitorbox erlaubt die Programmierung des Sensors, die Anzeige der Tem- peratur und den leichten Anschluss der Analogausgänge, wie 0/4-20mA, 0-5/10V, Thermoelement Typ K oder J zur Weiterleitung der Signale an Industriesteue- rungen. Zur Einbindung in messtechnische Netzwerke bietet die Firma Optris für alle Infrarot-Thermometer der CT Serie eine integrierbare Profibus DP Schnitt- stelle (optional) oder andere Plug-In Digitalschnittstellen (optional) wie USB, RS232, RS485 oder CAN an. Eine programmierbare Signalverarbeitung ermög- licht eine optimale Anpassung an das Produktionsregime, z. B. durch eine intelligente Maximalwerthaltung.
Die komfortable Software optris connect erlaubt die grafische Darstellung und Speicherung der Messwerte aller Messkanäle und der Signalverläufe über die Zeit, eine Parametrierung der Messmodi und eine schnelle Anzeige des möglichen Verschmutzungsgrades der Optik des Messsystems inklusive der Aussendung eines dazugehörigen Alarmes.
