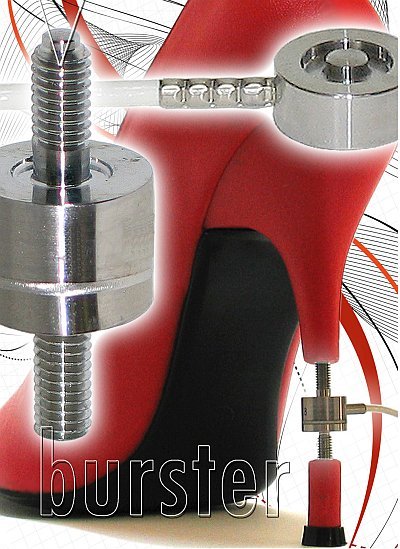

Zug- und Druckkraftsensoren der Typenreihen 8416 und 8417 von burster präzisionsmesstechnik haben sich bereits tausendfach in unterschied- lichsten Anwendungen bewährt. Jetzt stehen sie ab sofort auch mit kleinsten Messbereichen von 0...20 N bis 0...100 N zur Verfügung und empfehlen sich gerade deshalb auch für Anwendungen in der Fein- werktechnik, Uhrenindustrie und im Messgerätebau.
Ultraminiatur-Zug- und Druckkraftsensoren für sensibles Kräftemessen an heik- len Stellen
Die Sensoren werden bis zum Messbereich 0…5000 N hergestellt und sind in der Standardversion ab Lager lieferbar. Mit einem Aussendurchmesser von lediglich 8 bzw. 9 mm sind die Sensoren bestens geeignet, in kleine und beengte Strukturen integriert zu werden. Das minimale Gewicht des Sensorkörpers mit lediglich 2 g ermöglicht eine Applikation an leichten und empfindlichen Bauteilen. Auch an bewegten und schwingenden Elementen wird ein Anbau unproblematisch, da sich durch die geringe, zusätzliche Masse das Schwingungsverhalten von Maschinen- teilen nicht nennenswert ändert.
Trotz aller Miniaturisierung bleiben die Sensoren doch äusserst industrietaugliche Bauteile mit widerstandsfähigem, robotertauglichem Kabelanschluss samt Zugent- lastung, guter Messqualität und einem Gebrauchstemperaturbereich von 0…80°C. Speziell der Miniatur-Zug-Druckkraftsensor 8417 wird neben seiner Standard- version in vielen kundenspezifischen Varianten gebaut. Diese reichen von ungleich grossen Befestigungsgewinden über Kombinationen von Links-Rechtsgewinde bis hin zu Kabelanschlüssen zentrisch durch die Gewindeachse, spezielle Kabel- längen, Standardisierung des Kennwertes oder erhöhter temperaturkompensierter Bereich.
Während der Druckkraftsensor Typ 8416 mit seiner flachen Bauform prädestiniert ist für den Einsatz in der Mikrosystemtechnik oder für Messaufgaben im For- schungs- und Entwicklungssektor, kann der Zug-Druckkraftsensor Typ 8417 mechanisch in Bowdenzüge und Seile sowie in Zugstäbe integriert werden, aber auch zum Messen von Druckkräften eingesetzt werden. So lassen sich z.B. mittels entsprechend ausgerüsteter Handhabungseinrichtungen Kupplungs- und Löse- kräfte von Steckkontakten überwachen, Verstellkräfte an Hebeln prüfen oder Federn in Druck- und Zugrichtung klassifizieren.
Sämtliche Sensoren werden standardmässig mit einem Prüfprotokoll geliefert. Auf Wunsch kann auch optional ein Werkskalibrierschein oder DKD-Schein erstellt werden. Auswerteelektronik mit Anzeige, Analog- und Digitalausgängen, Kom- paratoren, Spitzenwertspeicher usw. stehen zum Anschluss für die Sensoren ebenfalls zur Verfügung.
Präzisions-Miniatur-Kraftsensoren Typ 8431, 8432
Mit den Miniatur-Kraftsensoren der Reihe 8431 und 8432 können auf kleinstem Raum präzise Zug- und Druckkraftmessungen durchgeführt werden. Hohe Genauigkeit, feine Messbereichsstaffelung, bequeme Last- einleitung über Stifte mit Aussengewinde und geringe Abmessungen eröffnen ein sehr weites Anwendungsfeld in Labor und Produktion.
Präzisions-Miniatur-Kraftsensoren Typ 8431, 8432
Die Modellreihe gehört zu unseren präzisesten und gleichzeitig störunempfind- lichsten Miniatur-Kraftsensoren. Alle Optionen, welche sonst nur grosse Lastmess- zellen bieten, stehen auch bei dieser Miniaturreihe zur Verfügung, wie hermetisch dichte Ausführung, Überlastschutz und Bohrung für Druckausgleich bei Einsatz im Vakuum.
Der Kraftsensor wird am Gewinde der passiven Seite fest bis zum Anschlag auf einer ebenen Fläche montiert, die aktive Seite wird bis zum Bund am Gewinde- ende eingebaut. Bei Sensoren mit einem Messbereich = 0 ... 500 N ist der Gewindeteil der aktiven Seite lösbar, er ist vorsichtig in den zylinderförmigen Messkörper einzuschrauben und nur per Hand - auf keinen Fall mittels Werkzeug - anzuziehen. Dies gilt ebenso für die gesamte Sensormontage..
