Produkte-Nachricht

MTS Messtechnik Schaffhausen GmbH
Biegebalken-Kraftsensor Typ 8510 von burster - kompakt, ge- ringe Abmessungen, einfache Montage, für kleine und kleinste Kraftmessungen, mechanischer Überlastschutz

Dieser Biegebalken-Kraftsensor Typ 8510 ist für kleine und kleinste Zug- oder Druckkraftmessungen geeignet. Der bei allen Messbereichen vorhandene mechanische Überlastschutz vermeidet eine Beschädigung des Sensors bei überhöhter statischer oder quasistatischer Last, die sowohl bei den Messungen als auch bei der Montage auftreten können.

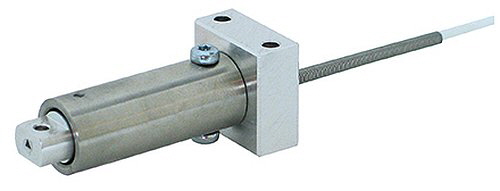

MTS Messtechnik - Biegebalken-Kraftsensor Typ 8510

Features:
• Für Zug- und Druckkräfte
• Kleine Messbereiche 0 ... 1 N bis 0 ... 20 N
• Mechanischer Überlastschutz bis zum 5-fachen des Messbereichs
• Kleine Abmessungen
• Einfache Montage
• Sonderausführungen auf Anfrage

Der Sensor kann axial z.B. durch einen Finger verlängert werden. Durch diese Verlängerung wird das Messsignal nicht oder nur gering beeinflusst.

Hauptsächliche Anwendungsbereiche dieses Sensors sind die Messung bzw. Prüfung von
• Schaltern (End-, Mikro-, Kipphebelschalter)
• Tasten
• Steck- bzw. Auszugskräften von Kontakten
• Reibungskräften
• Federkennlinien
• Zugkräften bei Draht- oder Fadenwicklern


Das Sensorelement ist ein Doppelbiegebalken mit applizierten Dehnungs- messstreifen (DMS).

Die Änderungen der ohmschen Widerstände der DMS-Vollbrücke durch die einwirkende Messkraft wird in eine elektrische Spannung umgewandelt. Der ge- naue Wert (Kennwert) der Ausgangsspannung bei Belastung des Sensors mit der Nennkraft wird im mitgelieferten Kalibrierprotokoll angegeben.

Auf der Seite mit dem Kabelausgang wird der Sensor mit 2 Schrauben montiert. Die gegenüberliegende Seite dient der Aufnahme der Kraft (Last).

Bei Überschreitung der Nennkraft in Zug- oder Druckrichtung um ca. 20 % wird eine weitere Auslenkung des Biegebalkens durch den mechanischen Anschlag verhindert. Eine Beschädigung durch eine bleibende Verformung des Sensor- elements ist dadurch ausgeschlossen.

Downloads (PDF-Dateien)
Komplettes Datenblatt Miniatur-Biegebalken-Kraftsensoren Typ 8510 DE
Komplettes Datenblatt Miniatur-Biegebalken-Kraftsensoren Typ 8510 EN
Bedienungsanleitung Typ BA 8510 DE
Bedienungsanleitung Typ BA 8510 EN

Links
CAD-Daten für Typ 8510
CAD-Daten Zubehör für Kraftsensoren

Link auf Produktseite
