Produkte-Nachricht

MTS Messtechnik Schaffhausen GmbH
Klein, präzise, vielseitig, ein Kraftsensor der ganz besonderen Art: Präzisions-Miniatur-Kraftsensor Typ 8431 und 8432 von burster

In jeder Beziehung ein ganz besonderer Kraftsensor ist der Präzisions- Miniatur-Kraftsensor Typ 8431 und 8432 von burster. Über seine beiden axial angeordneten Aussengewinde werden Zug- und Druckkräfte einfach und ohne zusätzlich erforderlichen Anbauteile eingeleitet. Neu optional verfügbar für alle Messbereiche der erweiterte temperaturkompensierte Bereich von - 55 °C und bis + 200 °C.

MTS Messtechnik - Präzisions-Miniatur-Kraftsensoren burster Typ 8431 und 8432

Mit den Präzisions-Miniatur-Kraftsensoren der Typen 8431 und 8432 können auf kleinstem Raum präzise Zug- und Druckkraftmessungen durchgeführt werden. Hohe Genauigkeit, feine Messbereichsstaffelung, einfache Lasteinleitung über die gegenüberliegenden Gewindeanschlüsse und geringe Abmessungen des Sensor- körpers eröffnen ein sehr weites Anwendungsgebiet in Labor und Produktion.

Die Modellreihen gehören zu unseren präzisesten und gleichzeitig mechanisch robustesten Miniatur-Kraftsensoren. Alle Optionen, welche sonst nur grosse Last- messzellen bieten, stehen auch bei dieser Miniaturreihe zur Verfügung, wie hermetisch dichte Ausführung, Überlastschutz oder Druckausgleichsbohrung für Einsatz im Vakuum.

Seine aufwändige Bauweise mit integrierten Stützmembranen und Überlastschutz reduziert bei vielen Anwendungen zusätzlichen Aufwand der Konstruktion für externen Überlastschutz sowie der Führung der die Kraft einleitenden Teile. Somit erreicht man einen geringeren Platzbedarf, hat weniger Materialeinsatz und Gewicht und nicht zuletzt auch kaum Reibung an Bauteilen, die das Messergebnis verfälscht.

Mit dem für Roboteranwendungen geeigneten Anschlusskabel empfehlen sich die Präzisions-Miniatur-Kraftsensoren besonders für die Bereiche Sondermaschinen- bau, Werkzeugbau und Handhabungsgeräte.
• Geringe Abmessungen
• Für Zug- und Druckkräfte
• Temperaturkompensation ab - 55 °C und bis 200 °C optional
• Minimale Querempfindlichkeit durch Stützmembranen
• Messgenauigkeit ab 0,2 % v. E.
• Messbereiche von 0 ... 2,5 N bis 0 ... 100 kN
• Typ 8432 mit Überlastschutz für Zug- und Druckrichtung

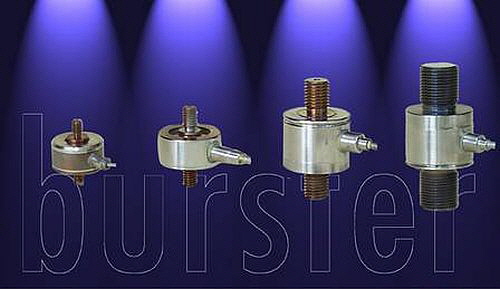

MTS Messtechnik - Präzisions-Miniatur-Kraftsensoren burster Typ 8431 + 8432

Minimale Querempfindlichkeit durch Stützmembranen
Messbereiche von 0 ... ± 2,5 N bis 0 ... ± 100 kN bei einer Messabweichung von lediglich 0,2 % v.E. stehen zur Verfügung. Trotz der kleinen Abmessungen mit einem Durchmesser ab 19,1 mm ist dieser Kraftsensor besonders robust und somit sowohl für die Fertigung als auch für Labor- und Versuchsaufbauten ge- eignet.

Durch den Einbau von zwei stabilisierenden Membranen im Innern des Gehäuses wird ein guter Schutz gegen Störeinflüsse von Scher-, Biege- und Torsionskräften auf das Messergebnis erreicht. Der Kraftsensor ist auch mit einem integrierten, in beide Richtungen wirkenden Überlastschutz erhältlich. Darüber hinaus werden optional für vielfältige Applikationen temperaturkompensierte Bereiche von -55 °C bis 200 °C, eine Druckausgleichsbohrung für Vakuumeinsatz, Kabel- oder Ste- ckeranschluss oder auch Unterwasserkabel angeboten. Ausserdem können die Sensoren mit DKD- oder Werks-Kalibrierscheinen für Kräfte in Druck- und/oder Zugrichtung geliefert werden. Die Standardtypen sind in allen Messbereichen ständig ab Lager vorrätig.

Produktlink
Mehr Informationen finden Sie hier.

Links
Applikation Rissbildungserkennung an Solarzellen
CAD-Daten für Typ 8431, 8432

Downloads
MTS-Burster_Typ_8431,8432_Praezisions-Miniatur-Kraftsensor_DE
MTS-Burster_Typ_8431,8432_Praezisions-Miniatur-Kraftsensor_EN
MTS-Burster_Typ_8431,8432_Betriebs-+_Montageanleitung_DE
MTS-Burster_Typ_8431,8432_Betriebs-+_Montageanleitung_EN
