Produkte-Nachricht

MTS Messtechnik Schaffhausen GmbH
Zug-Druck-Kraftsensor Typ 8523 und 8531 von burster

Kompakt, robust, einfache Handhabung, für statische und dynamische Messungen, hochfestes Aluminium, sehr preiswert

Merkmale:

• Messbereiche von 0 ... 20 N bis 0 ... 5 kN
• Hohe Messgenauigkeit bis 0,15 % v.E.
• Werkstoff hochfestes Aluminium
• Standardisierter Nennkennwert ab Messbereich 0 ... 100 N
• Besonders preiswert

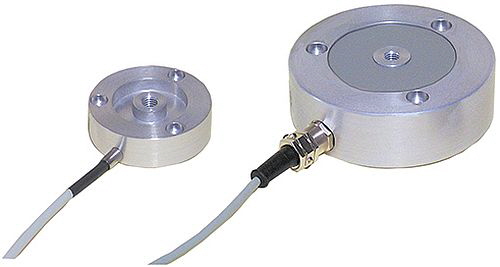

MTS Messtechnik - Zug-Druck-Kraftsensoren Typ 8523, 8531

Diese Typenreihen sind speziell zum Messen von statischen und quasistatischen Zug- oder Druckkräften geeignet. Die Membransensoren wurden nach bewährtem Prinzip konstruiert. Aufgrund ihrer Kompaktheit und der sehr soliden Ausführung sind sie sowohl für den Einsatz in Fertigungsanlagen als auch für Anwendungen im Labor und Prüffeld geeignet. Die Kennwerte der Sensoren (Ausnahme Typ 8523-20/50 N) sind standardisiert. Dadurch ist ein Austausch ohne Abgleich des Messverstärkers möglich. Außerdem können dadurch zur Summenbildung der Einzelkräfte Sensoren mit gleichem Messbereich parallel geschaltet werden.

Anwendungen:
• Seilkraftmessung
• Messung von Stab-, Gestänge- und Fachwerkkräften
• Einpressvorgänge
• Zähl- und Prüfwaagen
• Reibungskräfte
• Abzugskräfte

In der Mittelachse der Zug- und Druck-Kraftsensoren ist ein M8-Gewinde, durch das entweder über den Lastknopf oder ein anwenderspezifisches Gewindeteil die Messkraft eingeleitet wird. Im Messkörper befindet sich eine auf dem Sen- sorelement applizierte DMS-Vollbrücke, welche die einwirkende Kraft in ein elektrisches Signal umwandelt. Die Montage der Kraftsensoren ist durch die Dreipunktlagerung unproblematisch. Die Anforderung an die Auflagefläche wird dadurch reduziert.

Um ein optimales Messergebnis zu erreichen, muss die zu messende Kraft axial in den Sensor eingeleitet werden. Seitenkräfte können durch konstruktive Maß- nahmen wie z.B. durch Montage des Sensors auf Loslager, Kugelführungen usw. vermieden werden.

Lastknöpfe (s. Zeichnungen) ermöglichen eine optimale Einleitung von Druck- kräften in den Sensor. Durch seine ballige Oberfläche ist der Messfehler durch eine nicht axiale Krafteinleitung bis zu einem Winkelfehler von 3° gering. Das Ausgangssignal ist in der kalibrierten Verzugsrichtung (Druckkraft) positiv. Der Kennwert in Zugrichtung kann von dem der kalibrierten Druckrichtung bis zu 0,3 % abweichen.

Produktlink
Mehr Informationen finden Sie hier.

Downloads
Komplettes Datenblatt Zug-Druck-Kraftsensoren Typ 8523 und 8531_DE
Komplettes Datenblatt Zug-Druck-Kraftsensoren Typ 8523 und 8523_EN
Zubehör-Datenblatt Gelenkköpfe mit Innen-/Aussengewinde zur Krafteinleitung Typ 8591_Zxxx_DE
Zubehör-Datenblatt Gelenkköpfe mit Innen-/Aussengewinde zur Krafteinleitung Typ 8591_Zxxx_EN  [PDF, 901 KB]
Bedienungsanleitung Typ 8523, 8531_DE
Bedienungsanleitung Typ 8523, 8531_EN

Links und CAD-Daten
CAD-Daten für Typ 8523
CAD-Daten für Typ 8531
CAD-Daten Zubehör für Kraftsensoren
