MTS Messtechnik Schaffhausen GmbH
Kraft-Weg-überwachte Handhebelpressen Typenserie 5501.
Prozessüberwachte Handpressen schlüsselfertig.

Kompletter Handarbeitsplatz bestehend aus Presse, Sensorik und Aus- werteelektronik montiert, kalibriert und sofort einsatzbereit.

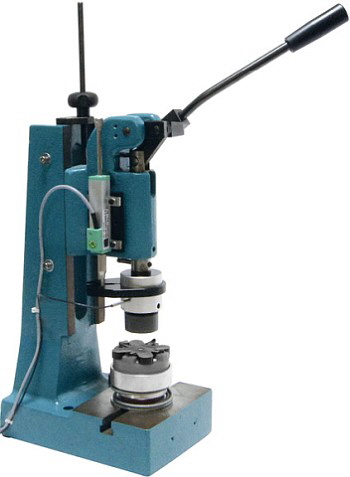

MTS - Handhebelpresse burster 5501
Kraft-Weg-überwachte Handhebelpressen burster Typenserie 5501

Oft besteht die Notwendigkeit, einen Montagearbeitsplatz für Einpressaufgaben mit Handhebelpressen auszurüsten, bei denen die aufgebrachten Kräfte in Ab- hängigkeit vom Einpressweg zu messen und zu bewerten sind. Ausserdem soll nach dem ausgeführten Arbeitsgang eine Kontrolle über die Sortierung von Gut- und Schlechtteilen vorgenommen werden, besonders wichtig und unumgänglich bei der Produktion von sicherheitsrelevanten Teilen. Genau für diese Anwen- dungen bietet burster jetzt eine kompetente Komplettlösung, die aus mehreren, bereits montierten Komponenten besteht, die aufeinander abgeglichen und direkt betriebsbereit sind.

Die Kniehebel- oder Zahnstangenpressen sind ausgerüstet für Druckkräfte zwi- schen 1 und 7,5 kN und bieten eine schnelle Höhenverstellung des Pressenkopfs mittels Gewindespindel, ausserdem die einfache Umrüstung auf Linkshänder- betrieb und einen geschliffenen Pressentisch. Der querkraftunempfindliche Kraftsensor wird direkt und ohne Zusatzteile zwischen Stössel und Werkzeug eingebaut. Der Wegsensor wird direkt am Pressenkopf montiert und überwacht den gesamten Hub des Stössels bis zu 50 mm.

Diese Handhebelpressen sind einfach mit Kraft- und Wegsensor ausrüstbar um so eine lückenlose Kraft-Weg-Überwachung beim Montieren, Prägen, Stanzen oder Einpressen von Werkstücken zu gewährleisten. Sie eignen sich für die Ausrüstung flexibler Arbeitsplätze, wie sie für kleinere und mittlere Serien von zu montierenden Bauteilen erwartet wird. Die Pressen selbst, ob Zahnstangen- oder Kniehebe- lantrieb, sind universell einsetzbar, schnell umgerüstet und praktisch wartungsfrei. Ihre Wirtschaftlichkeit für unterschiedliche Produktionsprozesse und Losgrössen ist unübertroffen. Die Verwendungsmöglichkeiten erweitern sich durch zusätzliche Ausladung und grösser zu wählende Arbeitshöhen. Aufgrund der hochpräzisen Rundstösselführung durch die lange, gehonte Führung im Pressenkopf eignen sich die Pressen ebenfalls für Montagevorgänge in der Feinwerktechnik und im Armaturenbau.

Einpressüberwachung an Handarbeitsplätzen
Die Presse, ausgerüstet mit der Messtechnik, ist als komplettes, selbstständiges Montagesystem zu betrachten. Der Kraftsensor wird darin als Verlängerung des Pressenstössels montiert, misst also direkt in der Achse die aufgebrachte Kraft. Der Wegsensor fährt parallel zur Stösselachse seitlich am Pressenkopf deren Hub mit. An der Pressensäule kann der Pressenkopf mittels einer Spindel schnell in unterschiedliche Arbeitshöhen für grössenunterschiedliche Werkstücke verfahren werden. Optional erhältlich sind ein grösserer Arbeitshub des Pressenstössels sowie vom Kraftbereich abhängige erweiterte Ausladung des Pressenkopfs. Druckpunkt-Feineinstellung an Kniehebelpressen und Tischbohrungen zur Posi- tionierung des Unterwerkzeugs ergänzen die vielfältigen Extras. Für besondere Anforderungen bezüglich der Präzision bei der Führung kleinster Teile zueinander werden auch Pressen mit Vierkantstössel angeboten. Diese garantieren zudem eine absolute Verdrehsicherheit.

MTS - Broschüre Einpressüberwachung
Einpressüberwachung an Handarbeitsplätzen an Handarbeitsplätzen

Um für jede Anwendung die optimale Lösung zu finden, bietet MTS im Vorfeld eine kompetente Beratung. Da alle Komponenten ab Lager verfügbar sind, können kürzeste Lieferzeiten realisiert werden.


MTS Messtechnik Schaffhausen GmbH - Messtechnisch die Lösung – mit besten Verbindungen
MTS Messtechnik Schaffhausen GmbH zählt zu den führenden Dienstleistungs- und Handelsgesellschaften in den Bereichen der  Messtechnik für mechanische, der Messtechnik für elektrische und der Messtechnik für thermische Grössen. Ob öffentlicher oder privater Auftraggeber – Sie erhalten von uns wirtschaftliche, technisch tragfähige und nachhaltige Konzepte. Unsere Spezialisten arbeiten interdisziplinär, um Ihnen umfassende individuelle Lösungen anzubieten – profitieren Sie vom länderübergreifenden Wissenstransfer! Willkommen bei MTS Messtechnik Schaffhausen GmbH − Ihr Partner rund um Sensorik, Mess- und Kalibriertechnik.

Unabhängig von Industriezweig und Anwendung – sei es beim Herstellen von pharmazeutischen Produkten oder Bauteilen für die Automobilindustrie oder beim Verarbeiten von Grundstoffen, wie z.B. Polymere Werkstoffe und Feinchemika- lien, Metalle, Baustoffe, Textil oder Papier – bietet Ihnen MTS Messtechnik Schaffhausen GmbH eine optimal auf Ihre Anwendungen abgestimmte Fer- tigungsmesstechnik: Sensoren, Messverstärker, Software für die Prozess- messtechnik. Selbstverständlich beraten Sie unsere kompetenten Messtechnik- Experten in allen Anwendungen der Kraftmesstechnik, Druckmesstechnik, Dreh- momentmesstechnik, Wegmesstechnik, Widerstandsmesstechnik, Kalibrie- rmesstechnik oder Temperaturmesstechnik.

Wir arbeiten partnerschaftlich mit Ihnen zusammen – von zentraler Bedeutung sind für uns dabei die Aspekte Wirtschaftlichkeit und Nachhaltigkeit – gemein- sam sorgen wir für den Erfolg Ihrer Projekte und weisen Sie rechtzeitig auf kritische Punkte hin. Dabei legen wir Wert auf eine Atmosphäre, die von Offenheit und gegenseitigem Respekt geprägt ist. Täglich für Sie besser zu werden, ist unser Ansporn. Freude an der Arbeit ist uns wichtig – so stellen wir uns erfolgreich den komplexen Herausforderungen der Gegenwart und Zukunft.
