Miniatur-Druckkraftsensoren Typ 8413, 8414 von burster - sehr gutes Preisleistungsverhältnis

Subminiatur-Druckkraftsensoren Typ 8413 und 8414 von burster für statische und dynamische Messungen in sehr eng begrenzten Strukturen.

Dieser Miniatur-Kraftsensor wurde bezüglich seiner Bauhöhe optimiert und ist mit seinen nur 3,3 mm der flachste bekannte Sensor mit Dehnungsmessstreifen-Technik. Kaum höher als der Durchmesser seines Anschlusskabels lässt er sich auch bei engen Platzverhältnissen noch einfach unterbringen. Einhergehend mit seiner minimalen Geometrie ist der Kraftsensor auch besonders leicht. Er weist eine hohe Resonanzfrequenz auf, um schnell ändernden Lastwechseln zu folgen. Trotz seiner extremen Miniaturisierung bleibt er in seiner Anwendung absolut robust und industrietauglich, nicht nur hinsichtlich des hochflexiblen Kabelanschlusses oder der kompletten Verschweissung der Sensoren für die Messbereiche = 0 ... 10 N.

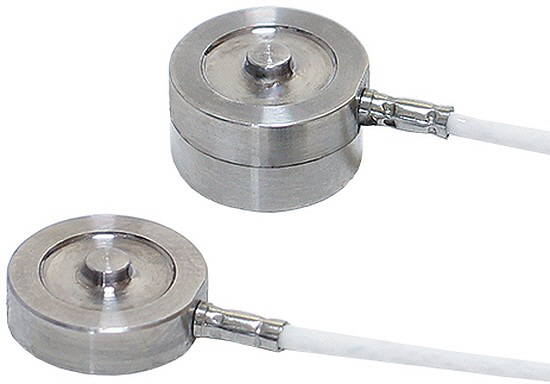

MTS Messtechnik - Miniatur-Druckkraftsensoren 8413, 8414
Miniatur-Druckkraftsensoren Typ 8413, 8414

Applikationsbeispiele:
• Einstellung von Lehren
• Kraftmessung im Inneren von Präzisionswerkzeugen
• Überwachung von Bedienelementen
• Bestimmung von Kräften in der Medizintechnik
• Kontrollinstrumente im Feingerätebau
• Justieren und Vorspannen von Vorrichtungen
• Messtechnik im Flugzeugbau
• Bestückung von Testkomponenten und Prototypen

Die Miniatur-Druckkraftsensoren sind flache, zylindrische Scheiben, deren Unterseite mit einer Abdeckung verschlossen ist. Der zentrale Lasteinleitknopf zur Aufnahme von Druckkräften ist fest integrierter Bestandteil der Oberseite, welche die Messmembrane des Sensors darstellt. Auf ihrer Unterseite sind im Innern des Gehäuses die Dehnungsmessstreifen appliziert und zu einer Wheatstone'schen Vollbrücke verschaltet. Diese gibt bei Krafteinwirkung eine zur Messgrösse direkt proportionale Ausgangsspannung ab. Das Anschlusskabel wird radial aus dem Sensorgehäuse geführt und bei Messbereichen = 0 … 10 N zusätzlich durch eine Hülse stabilisiert. Die Auflagefläche der Unterseite des Sensors ist kreisringförmig, bei Messbereichen = 0 … 5 N jedoch kreisförmig gestaltet.

• Messbereiche 0 … 2,5 N bis 0 … 5 kN
• Besonders flache Bauform ab 3,3 mm
• Linearitätsabweichung 0,25 % v.E.
• Typ 8414 mit mechanisch wirkendem Überlastschutz
• Temperaturkompensation -55 °C ... 120 °C
• Aus hochwertigem, nichtrostendem Stahl hergestellt
• Hohe Resonanzfrequenz

Die Miniatur-Druckkraftsensoren sind flache, zylindrische Scheiben, deren Unterseite mit einer Abdeckung verschlossen ist. Der zentrale Lasteinleitknopf zur Aufnahme von Druckkräften ist fest integrierter Bestandteil der Oberseite, welche die Messmembrane des Sensors darstellt. Auf ihrer Unterseite sind im Innern des Gehäuses die Dehnungsmessstreifen appliziert und zu einer Wheatstone'schen Vollbrücke verschaltet. Diese gibt bei Krafteinwirkung eine zur Messgrösse direkt proportionale Ausgangsspannung ab. Das Anschlusskabel wird radial aus dem Sensorgehäuse geführt und bei Messbereichen = 0 … 10 N zusätzlich durch eine Hülse stabilisiert. Die Auflagefläche der Unterseite des Sensors ist kreisringförmig, bei Messbereichen = 0 … 5 N jedoch kreisförmig gestaltet.

Datenblatt
Komplettes Datenblatt Miniatur-Druckkraftsensoren Typ 8413 und 8414_DE  [PDF, 516 KB]
Komplettes Datenblatt Miniatur-Druckkraftsensoren Typ 8413 und 8414_EN  [PDF, 506 KB]

Bedienungsanleitung
Bedienungsanleitung Typ 8413, 8414_DE  [PDF, 320 KB]
Bedienungsanleitung Typ 8413, 8414_EN  [PDF, 311 KB]

Dokumente
Komplettes Datenblatt Miniatur-Druckkraftsensoren Typ 8413 und 8414_DE  [PDF, 516 KB]
Komplettes Datenblatt Miniatur-Druckkraftsensoren Typ 8413 und 8414_EN  [PDF, 506 KB]

Links und CAD-Daten
CAD-Daten für Typ 8413, 8414
CAD-Daten Zubehör für Kraftsensoren
