Produkte-Nachricht

MTS Messtechnik Schaffhausen GmbH
Potentiometrische Wegtaster Typ 8712, 8713. Für direkte Mes- sung kleiner mechanischer Verschiebungen, lange Lebensdauer, mit Tastrolle auf Anfrage.

Resistive Sensoren bzw. Linearpotentiometer (Potentiometrische Weg- aufnehmer und Wegtaster) arbeiten als Spannungsteiler über einer Hybridleitplastikschicht und sind in unterschiedlichen Bauformen er- hältlich, z.B. für Zylindereinbau, schubstangenlos, mit Gelenkaugenbe- festigung und als Messtaster. Damit ist eine Lebensdauer bis 100 x 106 Bewegungen problemlos erreichbar.

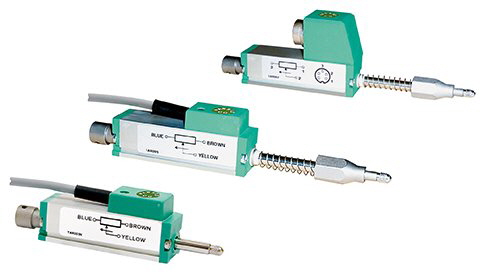

MTS - Potentiometrische Wegtaster Typ 8712, 8713
Potentiometrische Wegtaster Typ 8712, 8713

Für direkte Messung kleiner mechanischer Verschiebungen, lange Lebensdauer, mit Tastrolle auf Anfrage

• Messbereiche 0 ... 10 mm bis 0 ... 150 mm...
• Nichtlinearität bis ± 0,05 % v. E.
• Lebensdauer 108 Bewegungen
• Auflösung 0,01 mm
• Mit Tastrolle auf Anfrage
• Option: innenliegende Feder

Diese Wegtaster sind potentiometrische Wegsensoren zur direkten Messung, Prüfung und Überwachung kleiner mechanischer Verschiebungen. Eine formschlüssige Verbindung mit dem Messobjekt ist durch die gefederte Schubstange nicht erforderlich.

Voraussetzung für eine sehr lange Lebensdauer ist der parallele Verlauf der Bewegungsrichtung des Messobjekts und der Schubstange.

Einsatzgebiete sind:
Wegmessungen an
Elektromagneten
Hydraulikzylindern
Schaltern und Tasten

Messungen von
Verformungen
Durchbiegungen
Einpressungen
Vorschubwegen

Potentiometrische Wegsensoren arbeiten aufgrund ihrer Technologie stets mit einem Schleifersystem. Die Widerstandsbahnen werden in speziellen Verfahren auf niedrige Reibung, geringe Stick-Slip-Neigung, Abriebfestigkeit und Lang- zeitkonstanz getrimmt.

Die Schubstangen sind in langlebigen, reibungsarmen und eng tolerierten Gleitlagern geführt, die eine lange Lebensdauer und hohe Messgenauigkeit gewährleisten. Vorgespannte Schraubenfedern drücken die Tastspitze auf das Messobjekt. Sie sind doppelt geführt und verschwinden in Endlage im Tastkopf.

In die Tastspitze ist eine Kugel aus nichtrostendem Stahl eingelassen. Die Bohrung im rückwärtigen Schubstangenanschlag dient zur Ankopplung von Rückzugeinrichtungen.


Bis zum Messbereich 50 mm ist die Schubstange gegen Verdrehung gesichert. Der Tastkopf (Sechskant) darf nicht mit einem Werkzeug verdreht werden. Dadurch wird die Verdrehsicherung zerstört.

Download Publikationen
Flyer 8712 DE (PDF-Datei)
Flyer 8712 EN (PDF-Datei)

Link auf Produktseite
www.mts.ch/xml_1/internet/de/application/d14/d372/d487/f807.cfm
