Präzisions-Drehmomentsensor 8661 von burster - zweifach
smart

Präzisions-Drehmomentsensor 8661 von burster mit USB-Schnittstelle, neuen Messbereichsspreizungen und erweiterten Messbereichen von 0 ... ± 0,02 Nm bis 0 ... ± 1000 Nm.

Berührungslos, Drehwinkel- und Drehzahlmessung optional, Messbereiche von 0 ... ± 0,02 Nm bis 0 ... ± 1000 Nm, hohe Linearität ab = ± 0,05 % v.E., intelligente Betriebszustandsanzeige, 16 bit D/A-Wandler inkl. digitalem Abgleich, Ausgangssignal 0 ... ±10 V (optional 0 ... ± 5 V), Drehwinkelmessung bis 0,088° (Option), sehr gutes Preisleistungsverhältnis

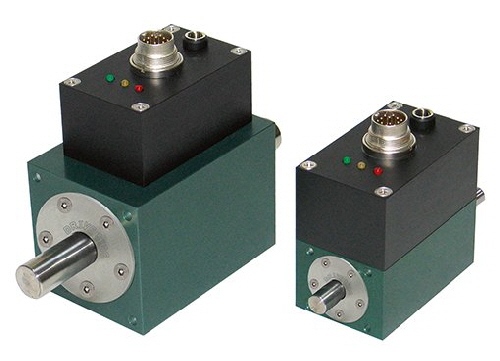

MTS - Präzisions-Drehmomentsensor burster 8661
Präzisions-Drehmomentserie 8661 setzt neue Msssstäbe bei der Erfassung sta- tischer und rotierender Drehmomente in Prüflabor, Produktion und QS

Mit dem neuen Zweibereichs-Drehmomentsensor aus der kompakten Präzisi- ons-Drehmomentserie 8661 setzt burster neue Massstäbe bei der Erfassung statischer und rotierender Drehmomente in Prüflabor, Produktion und Quali- tätssicherung.

Mit nur einem Sensor können jetzt grosse Lastbereiche mittels verschiedener Be- reichsspreizungen für die Messbereiche 0 … 2 Nm bis 0 … 1000 Nm bei einer Linearitätsabweichung ab 0,05 % v.E. erfasst werden. Dank des optionalen USB- Interface und der komfortablen PC-Software DigiVision setzt der Anwender seine Messaufgabe sowohl stationär als auch mobil um. Je nach Ausführung und Soft- ware-Version werden Drehmoment-, Drehzahl-, Drehwinkelmesswerte sowie eine mechanische Leistungsberechnung für bis zu 32 Messkanäle visualisiert, protokolliert und bewertet. Der neue, leistungsstarke Formeleditor gestattet mittels mathematischer Operanden das Berechnen von z.B. Wirkungsgrad, gleitenden Mittelwerten u.v.a.m.

Das Plug & Measure-Softwarekonzept mit Auto-Skalierfunktion ermöglicht dem Anwender eine sehr kurze Inbetriebnahmephase. Die mit Hilfe des mathe- matischen Formeleditors berechneten Ergebnisse können wahlweise numerisch oder grafisch dargestellt und bewertet werden. Die Anbindung an LabView oder die Integration in eigene Programme ist mit dem kostenlosen Treiberpaket problemlos realisierbar. Die Option Drehwinkel- (bis zu 0,09°) und Dreh- zahlmessung erlaubt neben der Drehmomentmessung die Erfassung weiterer prozessrelevanter Messgrössen. Die ebenfalls bei der Zweibereichsausführung integrierte LED-Betriebszustandsanzeige liefert neben einer Vielzahl von Sta- tusmeldungen auch eine Information zum jeweils aktiven Messbereich.

Seine Stärken kann der neue Sensor in Zweibereichsausführung vor allem in der industriellen Automation, an Motorprüfständen sowie in der Medizin- und Elek- trotechnik voll entfalten. Das Messen von z.B. Dauerlast-, Anlauf- oder Los- brechdrehmomenten ist ebenso möglich wie das kurzzeitige Erfassen von Lastspitzen. Umrüstzeiten oder auch die Neuausrichtung der Prüfstandsadaption gehören der Vergangenheit an. Kosten für Zubehör wie Kupplungen oder Lagerböcke, die ebenfalls von burster geliefert werden, fallen nur einmalig an. Abgerundet wird dieser leistungsstarke Drehmomentsensor durch die Möglichkeit, für den Sensor oder die Messkette rückführbare Werks- oder DKD-Kali- brierscheine zu erstellen – das alles bei sehr kurzen Lieferzeiten!


Der neue Zweibereichs-Drehmomentsensor 8661 setzt neue Massstäbe
Berührungslos, Drehwinkel- und Drehzahlmessung optional, Messbereiche von 0 ... ± 0,02 Nm bis 0 ... ± 1000 Nm, hohe Linearität ab = ± 0,05 % v.E., intelligente Betriebszustandsanzeige, 16 bit D/A-Wandler inkl. digitalem Abgleich, Ausgangssignal 0 ... ±10 V (optional 0 ... ± 5 V), Drehwinkelmessung bis 0,088° (Option), sehr gutes Preisleistungsverhältnis.

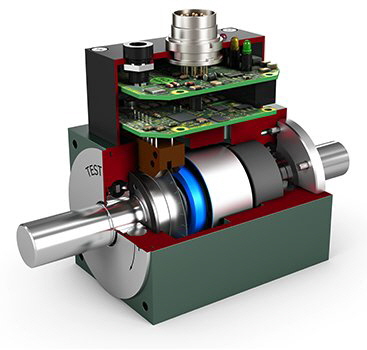

MTS - Präzisions-Drehmomentsensor burster 8661 Bild 2
Präzisions-Drehmomentserie 8661 mit Messbereichen von 0 ... ± 0,02 Nm bis 0 ... ± 1000 Nm

Features:
• Messbereiche von 0 ... ± 0,02 Nm bis 0 ... ± 1000 Nm
• Hohe Linearität ab = ± 0,05 % v.E.
• Intelligente Betriebszustandsanzeige
• 16 bit D/A-Wandler inkl. digitalem Abgleich
• Ausgangssignal 0 ... ±10 V (optional 0 ... ± 5 V)
• Drehwinkelmessung bis 1024 Inkremente/0,088° (Option)
• Drehzahlmessung bis 25 000 min-1 (Option)
• Leistungsfähige Software (Option USB) inkl. mechanischer Leistungsberech-
  nung, Mehrkanalbetrieb und frei editierbarem mathematischem Zusatzkanal
• Sehr gutes Preis-Leistungs-Verhältnis
• Ab 500 Nm 4 x Passfedernut (optional in anderen Messbereichen möglich)
• Zweibereichsausführung (Option)
    2-Bereich-Sensor 1:10
    2-Bereich-Sensor 1:5
    2-Bereich-Sensor 1:4
    2-Bereich-Sensor kundenspezifisch

Datenblätter
Komplettes Datenblatt Typ 8661_DE  [PDF, 2.00 MB]
Komplettes Datenblatt Typ 8661_EN  [PDF, 2.00 MB]
Zubehör-Datenblatt Typ 8661-Z001_DE  [PDF, 1.00 MB]
Zubehör-Datenblatt Typ 8661-Z001_EN  [PDF, 1.00 MB]
Zubehör-Datenblatt Typ 8661-Z002_DE  [PDF, 2.00 MB]
Zubehör-Datenblatt Typ 8661-Z002_EN  [PDF, 2.00 MB]
Zubehör-Datenblatt Typ 8661-Z003_DE  [PDF, 1.00 MB]
Zubehör-Datenblatt Typ 8661-Z003_EN  [PDF, 1.00 MB]
Zubehör-Datenblatt Typ 8661-Z004_DE  [PDF, 2.00 MB]
Zubehör-Datenblatt Metallbalgkupplung Typ 8690_DE  [PDF, 740 KB]
Zubehör-Datenblatt Metallbalgkupplung Typ 8690_EN   [PDF, 731 KB]

Manuals:
Bedienungsanleitung Typ BA_8661_DE  [PDF, 2.00 MB]
Bedienungsanleitung Typ BA_8661_EN  [PDF, 2.00 MB]
