Produkte-Nachricht

MTS Messtechnik Schaffhausen GmbH
Präzisions-Drehmomentsensor Typ 8661 von burster

Berührungslos, Drehwinkel- und Drehzahlmessung optional, Messbereiche von 0 ... ± 0,02 Nm bis 0 ... ± 1000 Nm, hohe Linearität ab ≤ ± 0,05 % v.E., intelligente Betriebszustandsanzeige, 16 bit D/A-Wandler inkl. digitalem Abgleich, Ausgangssignal 0 ... ±10 V (optional 0 ... ± 5 V), Drehwinkelmessung bis 0,088° (Option), sehr gutes Preisleistungsverhältnis.

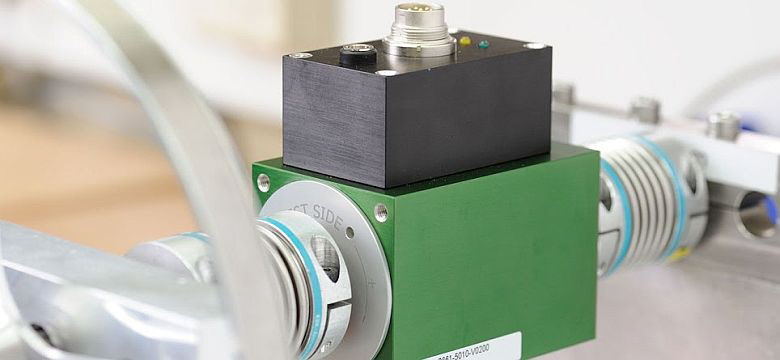

MTS Messtechnik - Präzisions-Drehmomentsensor 8661

Features:
• Messbereiche von 0 ... ± 0,02 Nm bis 0 ... ± 1000 Nm
• Hohe Linearität ab ≤ ± 0,05 % v.E.
• Intelligente Betriebszustandsanzeige
• 16 bit D/A-Wandler inkl. digitalem Abgleich
• Ausgangssignal 0 ... ±10 V (optional 0 ... ± 5 V)
• Drehwinkelmessung bis 1024 Inkremente/0,088° (Option)
• Drehzahlmessung bis 25 000 min-1 (Option)
• Leistungsfähige Software (Option USB) inkl. mechanischer Leistungsberechnung, Mehrkanalbetrieb und
   frei editierbarem mathematischem Zusatzkanal
• Sehr gutes Preis-Leistungs-Verhältnis
• Ab 500 Nm 4 x Passfedernut (optional in anderen Messbereichen möglich)

Der Präzisions-Drehmomentsensor Serie 8661 eignet sich hervorragend für die zuverlässige Erfassung von statischen und dynamischen rechts bzw. links laufenden Drehmomenten. Aufgrund der berührungslosen Übertragung der Speisespannung und des Messsignals und dem damit verbundenen störsicheren und wartungsfreien Betrieb ist der Sensor prädestiniert für den Einsatz in der industriellen Fertigung und Montagetechnik, wo Betätigungs-, Haft-, Losbrech- oder Anzugsmomente gemessen werden müssen.

Durch seine hohe Messqualität eignet sich der Sensor ebenso für Anwendungen in Bereichen der Qualitätskontrolle und labormäßigen Forschungs- und Entwicklungsprojekten.

Das Auslesen des anliegenden Drehmomentes durch nachgeschaltete Auswerteeinheiten oder Steuerungen ist durch die normierte Analogschnittstelle problemlos möglich.

Die optionale Ausstattung des Drehmomentsensors mit einem USB-Interface ermöglicht in Verbindung mit der im Lieferumfang befindlichen PC-Software und einem Notebook den netzunabhängigen mobilen Einsatz für Vor-Ort-Messungen inklusive visueller Darstellung und Archivierung der Messwerte.

Der kompakte, robuste und vibrationssichere Aufbau erlaubt beispielsweise Anwendungen in folgenden Applikationsfeldern:
• Testaufbauten in der Feinmechanik
• Messung an mikromechanischen Betätigungselementen
• Motorenprüfstände inkl. Erfassung der mech. Leistung
• Erfassung biomechanischer Bewegungen in der Medizintechnik
• Ermittlung von kleinsten Lagerreibmomenten
• Einsatz in der Prüfstandstechnik

Auf der aus hochwertigen Werkstoffen gefertigten Messwelle sind Metallfilm Dehnungsmessstreifen (DMS) appliziert. Eine Torsion der Welle durch das zu messende Drehmoment ergibt in der Vollbrücke eine Widerstandsänderung, die in ein drehmomentproportionales Analogsignal umgewandelt wird.

Energieeinspeisung und Übertragung der Messsignale erfolgen induktiv bzw. optisch, so dass eine verschleißfreie Funktion gewährleistet wird.

Das bereits auf der Welle digitalisierte Signal wird mittels eines auf dem Stator befindlichen 16 bit Digital/Analog-Wandlers in ein 0… ±10 V-Signal gewandelt und verstärkt. Ein hochauflösendes TTL-Ausgangssignal für die Drehwinkelund Drehzahlmessung wird durch optisches Abtasten einer inkrementalen Codierscheibe mit bis zu 1024 Strichen sowie zwei versetzt angeordneten Spuren und einer Vierflankenauswertung erreicht.

Eine zusätzliche Buchse ermöglicht neben dem standardmäßigen 12-pol. Anschluss eine weitere Möglichkeit für die Fremdspeisung. Die unterschiedlichen Betriebszustände werden online mittels optischer Anzeige (3 eingebauten LED) kontinuierlich dargestellt.

Eine hochwertige Lagerung, niedrige Fertigungstoleranz sowie eine hohe Wuchtgüte sind Voraussetzung für die optimale Drehzahlfestigkeit bis über 25000 min-1, die der Sensor bietet.

Links
• Link auf Produktseite >>>.
• Empfohlener Link >>>

Downloads
Flyer deutsch
