Produkte-Nachricht

MTS Messtechnik Schaffhausen GmbH
Präzisions-Miniatur-Kraftsensoren 8431, 8432 - Applikation Haptikprüfung an hochwertigen Bedienelementen

Geringe Abmessungen, hochgenau, störunempfindlich, bequeme Last- einleitung, minimale Querempfindlichkeit, für Zug- und Druckkräfte, Typ 8432 mit Überlastschutz.

burster präzisionsmesstechnik gmbh & co kg -  Präzisions-Miniatur-Kraft- sensoren 8431, 8432
• Geringe Abmessungen
• Für Zug- und Druckkräfte
• Temperaturkompensation ab - 55 °C und bis 200 °C optional
• Minimale Querempfindlichkeit durch Stützmembranen
• Messgenauigkeit ab 0,2 % v. E.
• Messbereich von 0 ... 2,5 N und 0 ... 100 kN
• Typ 8432 mit Überlastschutz für Zug- und Druckrichtung

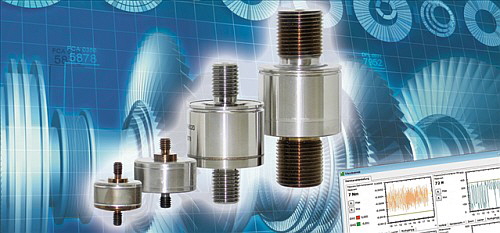

MTS Messtechnik - Präzisions-Miniatur-Kraftsensoren 8431, 8432
Präzisions-Miniatur-Kraftsensoren 8431, 8432

Anwendung:
Mit den Präzisions-Miniatur-Kraftsensoren der Typen 8431 und 8432 können auf kleinstem Raum präzise Zug- und Druckkraftmessungen durchgeführt werden. Hohe Genauigkeit, feine Messbereichsstaffelung, einfache Lasteinleitung über die gegenüberliegenden Gewindeanschlüsse und geringe Abmessungen des Sen- sorkörpers eröffnen ein sehr weites Anwendungsgebiet in Labor und Produktion.

Die Modellreihen gehören zu unseren präzisesten und gleichzeitig mechanisch robustesten Miniatur-Kraftsensoren. Alle Optionen, welche sonst nur grosse Lastmesszellen bieten, stehen auch bei dieser Miniaturreihe zur Verfügung, wie hermetisch dichte Ausführung, Überlastschutz oder Druckausgleichsbohru
ng für Einsatz im Vakuum.

Seine aufwändige Bauweise mit integrierten Stützmembranen und Überlastschutz reduziert bei vielen Anwendungen zusätzlichen Aufwand der Konstruktion für ex- ternen Überlastschutz sowie der Führung der die Kraft einleitenden Teile. Somit erreicht man einen geringeren Platzbedarf, hat weniger Materialeinsatz und Ge- wicht und nicht zuletzt auch kaum Reibung an Bauteilen, die das Messergebnis verfälscht.

Mit dem für Roboteranwendungen geeigneten Anschlusskabel empfehlen sich die Präzisions-Miniatur-Kraftsensoren besonders für die Bereiche Sondermaschi- nenbau, Werkzeugbau und Handhabungsgeräte.

Beschreibung:
Die zu messende Kraft wird durch die beiden Gewindebolzen in Zug- oder Druckrichtung in den zylinderförmigen Sensorkörper zentrisch und axial einge- leitet. Torsionsund Knickkräfte sind zu vermeiden. Sattes Anliegen der Innenge- windeteile an Gewindebund oder Bodenfläche des Sensorgehäuses ist nicht zwingend notwendig. Es genügt, die Kräfte nur über die Gewinde einzuleiten, wobei diese dabei unbedingt mittels Mutter oder Gegenschraube gekontert werden müssen.

Zwei stabilisierende Membranen im Innern des Sensors reduzieren den Querkraft- und Momenteinfluss auf ein Minimum und gewährleisten hohe Langzeitstabilität der elektrischen und mechanischen Werte.

Das Netzwerk zur Temperaturkompensation oder Standardisierung des Aus- gangssignals befindet sich auf einer ummantelten Platine als verdickte Stelle im Anschlusskabel des Sensors.

Die maximale statische Gebrauchskraft ist die grösste Kraft in Richtung der Mess- achse, die der Sensor aufzunehmen vermag. Der Überlastschutz ist nicht dafür ausgelegt, den Sensor häufig im Überlastbetrieb zu benutzen oder schlagartiger Belastung auszusetzen. Die Sensoren arbeiten lageunabhängig und besitzen eine aktive Seite, die direkt auf das Messelement wirkt, wogegen die passive Seite mit dem Gehäuse fest verbunden ist.


Downloads
Komplettes Datenblatt Typ 8431 incl. 8432_DE  [PDF, 671 KB]
Komplettes Datenblatt Typ 8431 incl. 8432_EN  [PDF, 648 KB]
Applikation Haptikprüfung an hochwertigen Bedienelementen AP 8431 Hap- tikpruefung DE  [PDF, 675 KB]
Applikation Haptikprüfung an hochwertigen Bedienelementen AP 8431 Hap- tikpruefung EN  [PDF, 673 KB]
Betriebs- und Montageanleitung Miniatur-Kraftsensor 8431 8432 DE [PDF, 178 KB]
Betriebs- und Montageanleitung Miniatur-Kraftsensor 8431 8432 EN  [PDF, 291 KB]


Links
CAD-Daten für Typ 8431, 8432
CAD-Daten Zubehör für Kraftsensoren
Produktseite Präzisions-Miniatur-Kraftsensoren Typ 8431, 8432


Applikationsbereicht Haptik-Prüfung an hochwertigen Bedienelementen

Automatische mechanische Haptik-Prüfung an  hochwertigen Bedienele- menten.

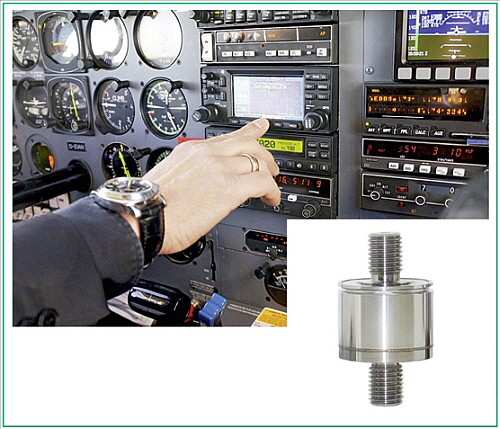

MTS Messtechnik - Haptik-Prüfung
Automatische mechanische Haptik-Prüfung an hochwertigen Bedienelementen

Messaufgabe:
Bei der Überprüfung des taktilen Verhaltens geht es um die präzise Messung kleinster Bedienkräfte, Click Ratio, Blockkraft u.a.m.

Besondere Anforderung:
Kleine Kräfte
Querkraftunempfindlichkeit
Schnelle Reaktion, um Rastungen zu erkennen

Lösung:
Montiert wird der Präzisions-Miniatur-Kraftsensor zwischen eine Lineareinheit, die elektrisch mittels Schrittmotor betrieben wird, und einem Taststössel. Dadurch wird ein exaktes und feinfühliges Anfahren der Schalter und Taster gewährleistet, deren Betätigungskraft sowie Schalt-, Einrast- und Entriegelungspunkte bestimmt werden sollen. Eventuell auf die Sensorachse wirkende Querkräfte, die durch „weich“ gelagerte Bedienelemente entstehen könnten, werden durch Stützmembranen im Innern des Sensors aufgenommen und vom eigentlichen Messelement fern- gehalten. Somit haben diese keinen Einfluss auf das Messergebnis.


Downloads
Komplettes Datenblatt Typ 8431 incl. 8432  [PDF, 671 KB]
Applikation Haptikprüfung an hochwertigen Bedienelementen [PDF, 675 KB]
