Der neue Digitalanzeiger Typ 9163 von burster für industrielle Anwendungen

Der neue Digitalanzeiger Typ 9163 von burster deckt ein weites Spektrum an Applikationen in der industriellen Messtechnik, Prüftechnik und Produktionskontrolle ab. Lieferbar ist das Gerät dieser Produktseite als Tischgerät und auch als Einbaugerät. Hohe Abtastrate (500/sek.), optional Mehrkanalausführung und leistungsfähige PC-Software DigiVision.

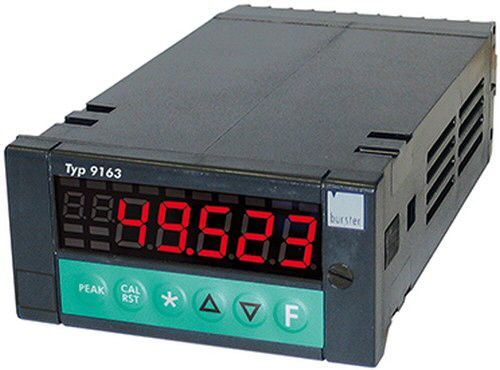

MTS - Digitalanzeiger Typ 9163 von burster
Digitalanzeiger Typ 9163 von burster

Der Digitalanzeiger Typ 9163 deckt ein weites Spektrum an Applikationen ab, bei denen Messwerte erfasst, angezeigt, ausgewertet und an übergeordnete Steuerungen weitergegeben werden müssen. Beispiele sind die Bestimmung von geometrischen Grössen in der Produktion, etwa per Differenzmessung, oder das Überprüfen von Materialeigenschaften im Labor.

Die Weitergabe der Messwerte kann per Profibus, RS232 oder Analogausgang geschehen. Die Mehrkanalfähigkeit erlaubt den Anschluss von max. vier Sensoren und deren Verknüpfung über mathematische Funktionen. Somit sind auch komplizierte Messaufgaben mit nur einem Gerät möglich. Die Ausgabe visueller Alarmmeldungen am Display macht die Bewertung von Grenzwerten einfacher und komfortabler. Bei den bis zu vier Ausgängen handelt es sich um Relais- oder Logikausgänge mit konfigurierbarer Funktion.

Der geringe Messfehler von 0,1% wird auch höheren Genauigkeitsanforderungen gerecht. Über 2 digitale Eingänge können verschiedene Funktionen, wie z.B. Reset oder HOLD, angesteuert werden. Der Digitalanzeiger unterstützt den direkten Anschluss von DMS, potentiometrischen Sensoren, Transmittern mit Prozesswertausgang, Pt100 und Thermoelementen. Durch die Möglichkeit der manuellen Linearisierung ist die Eingabe verschiedenster Sensorkennlinien möglich.

Charakteristische Merkmale Digitalanzeiger Typ 9163
Modernste Mikroprozessortechnik ermöglicht es, ein hohes Mass an Technologie in kleinstem Raum zu gestalten. Wesentliche Geräteeinstellungen können über die Sechs-Tasten-Tastatur vorgenommen werden. Feste Einstellungen, wie die Wahl der Speisespannung, werden über Jumper bewerkstelligt. Die grosse, 13 mm hohe 7-Segment-Anzeige erlaubt eine gute Darstellung der Messwerte und Menüparameter.

Die integrierte Speisespannungsquelle versorgt die Sensoren und liefert die Hilfsenergie für die anschliessbaren Transmitter. Die manuelle Linearisierung erlaubt es mit 32 Stützpunkten, auch nichtlineare Sensorkennlinien einzugeben. Der Anzeiger unterstützt ausserdem Speicherfunktionen für Min-, Max- und Spitze-Spitze-Werte. Die hohe Messrate von 500 Messwerten/s erlaubt auch eine schnelle Reaktion der 4 integrierten Grenzwertrelais. Optional sind hier auch Transistorschalter nachrüstbar. Die Geräteeinstellungen sind wahlweise über die Tastatur oder die optionale RS232-, RS485- oder USB-Schnittstelle möglich.

• Für Kraft-, Druck- oder Drehmomentmessung mit DMS-Sensoren
• Für Weg- oder Winkelmessung mit potentiometrischen oder DC/DC-Sensoren
• Mehrkanalausführung optional
• Profibus - oder serielle Schnittstelle optional
• Messgenauigkeit 0,1 % und sensorspezifische Linearisierung
• Verschiedene mathematische Funktionen (z.B. Differenzmessung)
• IO/NIO-Rückmeldung über Mehrfarbendisplay und 4 Grenzwertausgänge
• Hohe Abtastrate (500/sek.)
• leistungsfähige Konfigurations- und Auswertesoftware DigiVision für die Auswertung und Protokollierung
• Numerische und grafische Darstellung der physikalischen Grössen
• Intuitive Bedieneroberfläche
• Verschiedene innovative Start- und Stopptrigger- Funktionen
• Speicherfunktion der Messprotokolle als Excel- oder PDF-Datei
• Kalibrierdaten werden im Gerät hinterlegt
• Kostenlose DLL oder LabView-Treiber

Datenblatt
Komplettes Datenblatt Digitalanzeiger Typ 9163_DE [pdf, 808.93 KB]
Komplettes Datenblatt Digitalanzeiger Typ 9163_EN [pdf, 803.06 KB]

Bedienungsanleitung
Bedienungsanleitung Typ 9163 BA_9163_DE
Bedienungsanleitung Typ 9163 BA_9163_EN
Bedienungsanleitung PROFIBUS Typ 9163 BA_9163_Profibus_DE
Bedienungsanleitung PROFIBUS Typ 9163 BA_9163_Profibus_EN

Links & CAD-Daten
CAD-Daten Typ 9163
CAD-Daten Zubehör für Prozessmessgeräte
Download aktueller USB-Treiber (Prolific)
