Produkte-Nachricht

Schaffner EMV AG
Sinusfilter FN 5040 HV für 690 VAC Frequenzumrichter-Antriebe

Die Sinusfilter des Marktführers Schaffner gibt es jetzt auch für 690 VAC Anwendungen. In Kombination mit geregelten Antriebssystemen ver- ringern sie die Zusatzverluste in AC Motoren und verlängern die Le- bensdauer des Motors. Die passgenaue Abstimmung mit modernen Antriebssystemen überzeugen insbesondere beim Einsatz von langen Motorkabellängen.

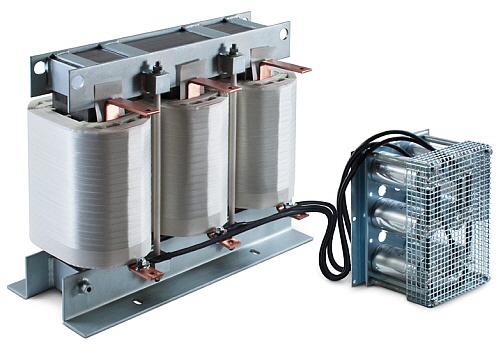

Schaffner - Sinusfilter FN5040HV
FN 5040 HV Sinusfilter für 690 VAC Frequenzumrichter Anwendungen

Die Ausführungen in offener, kompakter IP00 Bauform glätten die rechteckige pulsweitenmodulierte Ausgangsspannung von geregelten Antrieben und stellen dem  Motor  eine saubere Sinusspannung mit geringem Oberschwingungsanteil <5% zur Verfügung. Sie schützen damit die Motoren vor extremen Spannungs- flanken mit hohen du/dt-Werten und Überspannungen und reduzieren mögliche Lagerschäden welche durch Ausgleichsströme verursacht werden.

Die Sinusfilter Serie FN 5040 HV gibt es in 14 Stromgrössen zwischen 13 und 1‘320A. Sie sind für die typischen Anschlussspannungen von 3x690VAC sowie 3x600VAC bis zu 1‘200kW Leistung einsetzbar.

Zur Reduktion der Verlustleistung werden Frequenzumrichter bevorzugt mit tiefen Taktfrequenzen betrieben. Für Antriebe ab 355kW funktionieren die Schaffner Sinusfilter auch bei 1.5kHz.

Die Filter der weltweit führenden Unternehmensgruppe Schaffner in den Berei- chen „elektromagnetische Verträglichkeit“ und „Power Quality“, zeichnen sich durch ihre optimierte Baugröße und einfache Montage aus. Sowohl die HLK (HVAC) Technik, wie auch die Chemie-, Zement-, Metall-, Öl & Gas-, Minen- sowie weitere Schwerindustrien nutzen die Vorteile von Sinusfiltern. Nicht nur, wo Pumpen und Ventilatoren mit Frequenzumrichter und langen Motorkabeln betrieben oder mehrere Motoren gemeinsam geregelt werden, sind die Sinusfil- ter von Schaffner die perfekte Ergänzung.


Produktübersicht
Für mehr Informationen bitte auf die untenstehenden Links klicken:
EMV
PQ/Oberschwingungsfilter
Motorschutz
Transformatoren/Drosseln
Automotiv



Schaffner – energy efficiency and reliability.
Schaffner ist die weltweit führende Unternehmensgruppe in den Bereichen 'Elektromagnetische Verträglichkeit' und 'Power Quality'. Sie unterstützt mit ihren Komponenten  Lösungen für  eine effiziente  und zuverlässige Nutzung elektri- scher Energie. Mit ihren Produkten und Dienstleistungen trägt die Schaffner Gruppe massgeblich zur Förderung von Technologien zur Gewinnung erneuer- barer Energien bei, stellt die zuverlässige Funktion von elektronischen Geräten und Systemen in Übereinstimmung mit allen bedeutenden Qualitäts- und Leis- tungsstandards sicher und erfüllt die Anforderungen nach steigender Energie- effizienz.
