Produkte-Nachricht

Schmidt Technology GmbH
Sicherheit, Präzision, Effizienz!

Die Ausgangslage:
Die LEMO5 SA in Delémont setzt für die Herstellung von Präzisions-Steck- verbindungen viele Pressen ein. Die stetige Modernisierung des Maschinen- parks gehört zur Strategie der Geschäftsführung der LEMO5 SA. Damit wird die Produktivität gesteigert sowie die Sicherheit der Mitarbeitenden gewährleistet.

In diesem konkreten Fall stand der Ersatz einer Maschine zum Crimpen von Steckverbindungen an. Die sich im Einsatz befindende Maschine war in die Jahre gekommen, die Präzision und Sicherheit entsprachen nicht mehr dem Anspruch von LEMO5. Der Verantwortliche für den Bereich „Méthodes“, nahm sich dieser Aufgabe an.

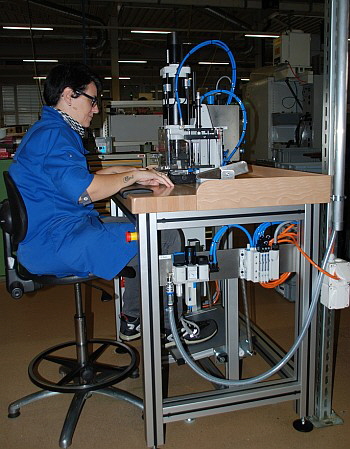

SCHMIDT Technology - Autonomer Arbeitsplatz
Autonomer Arbeitsplatz

Auf die folgenden Punkte wurde besonderen Wert gelegt:
• Ergonomie
• Sicherheit
• Teilautomatisierung
• Reduktion der Inbetriebnahmezeit


Die Partner:
Schmidt Technology GmbH:
Die LEMO5 SA hat seit vielen Jahren die Zuverlässigkeit der Schmidt Pressen zu schätzen gelernt. Die grosse Breite der Pressenpalette sowie die umfangreichen Dienstleistungen runden das Profil positiv ab.

MEC-assist Sàrl:
Der Gründer und Geschäftsführer dieser jungen Firma hat früher bereits für die LEMO5 SA gearbeitet und kennt die Anforderungen der Produkte bestens. Dank der Kreativität und der Qualität ihrer Dienstleistungen ist die Firma MEC-assist ein Partner erster Wahl.

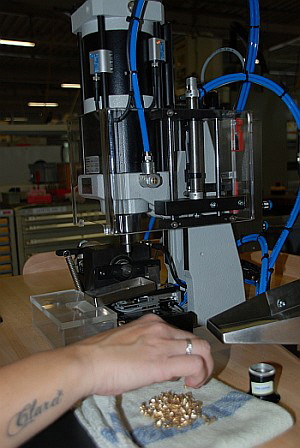

SCHMIDT Technology - Teilapparat und Handling
Teilapparat und Handling


Die Herausforderungen:
Die Crimpungen sind auf dem Umfang des Steckers angeordnet. Je nach Teiletyp müssen 1, 2 oder 3 Punkte bearbeitet werden. Dies galt es zu automatisieren.

Als äusserst wichtiger Punkt stellten sich die Anforderungen an die Präzision des Teilapparats heraus. Denn nur schon eine Abweichung von 0.1° kann zur Folge haben, dass die sehr genauen Crimp-Stempel brechen. Auch für den Anschlag in der Höhe war eine sehr hohe Präzision gefordert. Zudem musste diese Höhe schnell und genau angepasst werden können.

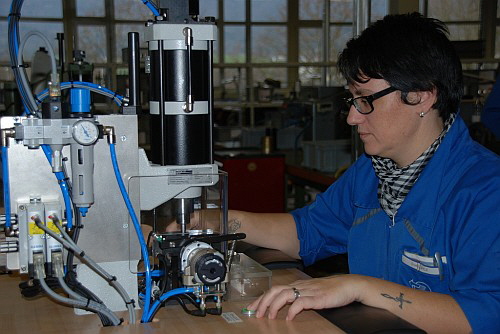

SCHMIDT Technology - Zweihandauslösung
Zweihandauslösung


Die Lösung:
Heute ist ein autonomer kompakter Arbeitsplatz mit einer pneumatischen Schmidt Presse, einem pneumatischen Teilapparat sowie einer sps Steuerung im Einsatz.

In Bezug auf die Sicherheit hat die SUVA die Vorgehensweise der LEMO5 SA zur Absicherung des Maschinenparks und der MEC-assist Sàrl für die präsentierte Lösung gewürdigt.

Ergonomie:
• Laden der Teile mit minimalen Bewegungsabläufen
• kompakter und autonomer Arbeitsplatz
• Arbeitsbereich mit zur Bearbeitung bereit liegender Teile sowie mit einem
   Behälter für die bearbeiteten Teile

Sicherheit:
• abgesicherter Arbeitsbereich dank einer transparenten Schutztüre
• Zweihandauslösung
• Einrichtprogramm erlaubt ein sicheres Einrichten der Maschine

Teilautomatisierung:
• Drehzylinder für die Indexierung am Umfang
• Programm für 1, 2 oder 3 Crimpungen
• automatischer Auswurf des bearbeiteten Teils

Einrichtzeit:
• Reduktion der Einrichtzeit auf 10 Minuten
• Gewinn 20 Minuten

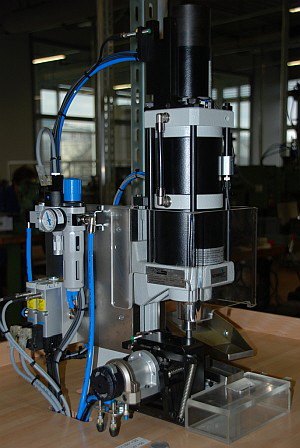

SCHMIDT Technology - Ansicht Presse links
Ansicht Presse links


Das Resultat:
Die Ergonomie und der Bedienkomfort überzeugten die Mitarbeitenden. Diese wurden bei der Konzipierung und Realisierung miteinbezogen. Der Verantwortli- che Bereich „Méthodes“ bei LEMO5 präzisiert, dass die Bedienpersonen die Zuverlässigkeit und die Schnelligkeit der neuen Maschinen schätzen. Dies ist nur dank den mechanischen Anschlägen möglich, welche die hochpräzise Positio- nierung sicherstellen und einen Stempelbruch verhindern.

Für die Anpassung und Wiederholgenauigkeit der Crimp-Tiefe hat sich Damien Meusy von MEC-assist etwas Spezielles einfallen lassen. „Die Wiederholge- nauigkeit des fixen Maschinenanschlags der Schmidt Presse ist beeindruckend. Allerdings dauerte die Einstellung zu lange“. Aus diesem Grund hat der findige Techniker einen Schnellzugriff mit einem Spezialhebel konstruiert. Damit lässt sich die Crimp-Tiefe sehr rasch anpassen. Eine Überwachung mittels Sensor stellt die Presse drucklos, so dass im Einrichtbetrieb bzw. bei montiertem Hebel kein Zyklus gestartet werden kann.

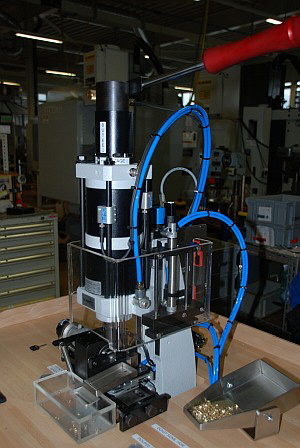

SCHMIDT Technology - Ansicht Presse rechts
Ansicht Presse rechts

Christoph Affolter, Verkaufsleiter Schweiz von Schmidt Technology, ist begeistert von dieser Lösung: „Dieses Konzept passt perfekt auf die Bedürfnisse bei LEMO5 und kann womöglich auch bei weiteren Maschinen übernommen werden. Die vorzügliche Wiederholgenauigkeit der Pneumatikpresse Typ 24 wird somit voll ausgenutzt“.

Der Arbeitsplatz wurde bei MEC-assist in Porrentruy in Betrieb genommen, von der Suva bemustert und von LEMO5 abgenommen. Für Daniel Meusy ist das der einzig gangbare Weg bei solchen Sondermaschinen: „Eine Maschine muss fixfertig aus dem Atelier raus. Das ist immer mein Anspruch“.

LEMO5 ist rundum zufrieden mit dem Ergebnis. Die Sicherheit und die Ergo- nomie sind gewährleistet, eine perfekte Qualität der Crimpungen wird erreicht, die Zykluszeit konnte sogar etwas reduziert werden und die Bedienpersonen ermüden weniger.

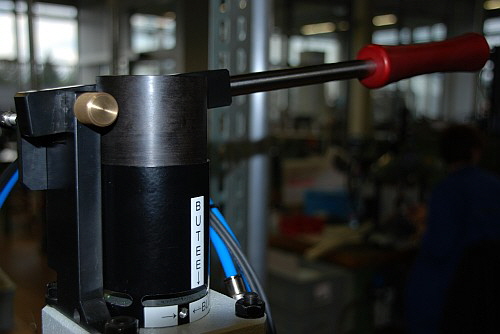

SCHMIDT Technology - Einrichthebel
Einrichthebel


Aussicht:
Sofern die Maschine auch weiterhin so zufriedenstellend arbeitet, werden weitere ältere Maschinen mit diesem Konzept ersetzt beziehungsweise dieses auf weitere Teiletypen ausgedehnt. Wichtig ist für LEMO5, dass alle Maschinen den gleichen Stand haben. „Wir wollen keinen Prototypen, sondern polyvalent einsetzbare Maschinen. Das ist mit diesem Konzept gewährleistet“, so der Verantwortliche des Bereichs „Méthodes“ bei LEMO5.


Vorstellung der Firmen

LEMO SA:
Niederlassung Delémont
LEOMO5 SA
Rue St-Sébastien 2
2800 Delémont
info@Lemo.com
Tel. 032 421 79 00
Fax 032 421 79 01

Hauptsitz :
LEMO SA
Chemin de Champs-Courbes 28
1024 Ecublens
info@Lemo.com
Tel. 021 695 16 00
Fax 021 695 16 02

LEMO ist anerkannter Marktführer in der Entwicklung und Herstellung von mass- geschneiderten Lösungen für Präzisions-Steckverbindungen und Kabel. Die hochwertigen Push-Pull-Steckverbinder von LEMO sind in einer Vielzahl von An- wendungsumgebungen zu finden, in denen höchste Ansprüche an die Qualität gestellt werden, wozu u.a. die Gebiete Medizintechnik, industrielle Steuerung, Prüf- und Messwesen, Audio-Video und Telekommunikation gehören.

MEC-assist:
MEC-assist Sàrl
Meusy Damien
Rue d'Airmont 7
2900 Porrentruy
mec-assist@bluewin.ch
Tel. 079 199 35 02

Die Firma wurde Mitte 2013 gegründet. Ursprünglich für die „Mécanique assi- stance“ angedacht, stehen heute die Verbesserung von Produktivität, Qualität, Produkt und Ergonomie im Vordergrund. Die Kompetenzen liegen im Engineering, in der Fertigung und der Montage sowie in der Steuerungstechnik und Pneumatik. Heute sind bei MEC-assist 4 Personen beschäftigt.


Firmenprofil SCHMIDT Technology
SCHMIDT Technology ist ein familiengeführtes mittelständisches Unternehmen auf höchstem technologischen Niveau. Weltweit arbeiten heute über 400 hoch- qualifizierte Mitarbeiterinnen und Mitarbeiter für das Unternehmen. SCHMIDT Technology steht für Solidität und Kontinuität in ihren drei Unternehmensberei- chen. Die internationale Ausrichtung des Unternehmens und die Kombination kreativer und intelligenter Lösungen zusammen mit wirtschaftlicher und effizienter Fertigung bilden die Grundlage der erfolgreichen und zukunftsorientierten Position des Unternehmens.

SCHMIDT® Pressen stehen heute weltweit für erstklassige Fügetechnologie. Dies gilt gleichermaßen für „stand alone“-Maschinen als auch in komplexe Automa- tionslinien integrierte Fügemodule.

Als Technologieführer für intelligente Fügetechnik besitzt SCHMIDT Technology die umfassendste Produktpalette aller Hersteller in diesem Marktsegment. Neben der umfassenden Pressen Technologie erlaubt vor allem die speziell entwickelte Sicherheits- und Steuerungstechnik eine effiziente Montage.

Durchgehende Prozesskontrolle und die unerlässliche ISO-konforme Dokumen- tation stellen in der effizienten Montage von heute die Werkzeuge für hohe Produktivität dar. Diese Leistungsmerkmale, ständige Neuentwicklungen mit inno- vativen Patenten und eine globale, flächendeckende Kundenbetreuung machen SCHMIDT Technology heute zum überragenden Technologieführer im Bereich der Fügetechnik.
