SMC Pneumatik AG
Ventiltechnologie in Perfektion

Die neuste Ventil-Generation aus dem Haus des weltweit führenden Ex- perten für Pneumatik, SMC, ermöglicht die Kombination von verschie- denen Ventilgrössen auf einer Insel. Damit erlauben sie unzählige Möglichkeiten und  verleihen dem Konstrukteur beinahe unbegrenzte Freiheiten bei der Konstruktion. Die pneumatische Steuerung wird dadurch optimal auf die individuelle Anwendung ausgelegt.

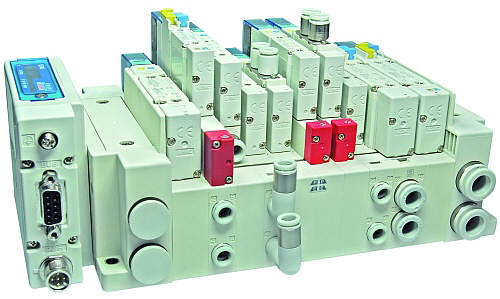

SMC Pneumatik - Ventilinsel
Unzählige Optionen und Möglichkeiten machen das New SY von SMC zum Freund von Konstrukteur und Monteur

Das Herz pneumatischer Systeme bilden Elektromagnetventile, welche meistens als ganze Inseln zusammengebaut in Schaltschränken montiert werden und dazu dienen die Antriebe betriebssicher zu steuern. In den letzten Jahren hat sich die Ventiltechnologie stetig weiter entwickelt – Ventile sind heute bei gleicher Leis- tung wesentlich kleiner und verbrauchen weniger Energie. Modulare Ventilinseln mit einfach austauschbaren Ventilen sind heute keine Besonderheit, sondern Standard. Insbesondere SMC  trieb über  Jahrzehnte  solche Entwicklungen vo- ran. So verwundert es nicht, dass der weltweit führende Experte für Pneumatik mit seiner neusten Ventilgeneration erneut Ventiltechnologie in Perfektion prä- sentiert.

Es ist beispielsweise möglich zwei verschiedene Ventilgrössen mit unterschied- lichen Abgangsrichtungen auf ein und derselben Ventilinsel beliebig zu kombi- nieren.

Normalerweise bestehen pneumatische Anwendungen aus kleineren und grös- seren Antrieben. Da macht es durchaus Sinn, diese auch mit unterschiedlichen Ventilen anzusteuern – die Anwendung ist damit optimal ausgelegt. Mittels individueller Versorgung können dabei einzelne Ventile mit unterschiedlichen Drücken versorgt werden. Dank hoher Durchflusswerte lassen sich mit einem Ventil von 10mm Baubreite Zylinder bis 50mm Durchmesser mit 300mm/s bewegen.  Die  Leistungsaufnahme der Spule beträgt 0.4 Watt, in der Energie-spar-Ausführung lediglich 0.1 Watt. Damit garantiert das Ventil trotz seiner Kom- paktheit eine geringe Wärmeentwicklung, was beim Einbau entscheidend sein kann.

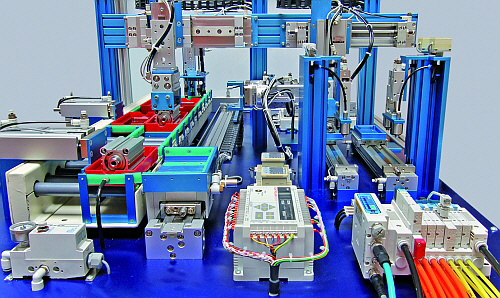

SMC Pneumatik - Anwendung New SY
Pneumatik-Handling, gesteuert von einer New SY Ventilinsel (im Vordergrund)

Hohe Lebensdauer
Auch  das universelle Konzept für die Verschlauchung und elektrische Anbindung  erlaubt  eine Steigerung der Effizienz. Die Pneumatikanschlüsse können nach oben, unten oder seitlich angeordnet und in verschiedenen Grössen kombiniert werden.  Zusätzlich lässt sich der D-SUB-Stecker je nach Platzverhältnissen seitlich  oder nach oben  ausrichten.  Neben dieser  Art der elektrischen Anbin- dung stehen weitere Möglichkeiten wie Flachband, Rundstecker, Anschlusskabel, Klemmkasten und eine Vielzahl an Bussystemen zur Verfügung.

Wie bei der elektrischen Anbindung kann der Konstrukteur auch beim Material wählen. Dabei entscheidet er sich grundsätzlich zwischen einer Kunststoff- oder Aluminiumgrundplatte. Viel wesentlicher und mit grossem Einfluss auf die Lebensdauer ist jedoch die Wahl des Schiebermaterials. Neben Ventilen mit Kunststoffschieber führt SMC auch Ventile mit Stahlschieber im Sortiment. Sie erreichen eine sehr hohe Lebensdauer von 200 Millionen Schaltspielen, die Variante mit Kunststoffschieber rund 70 Millionen.

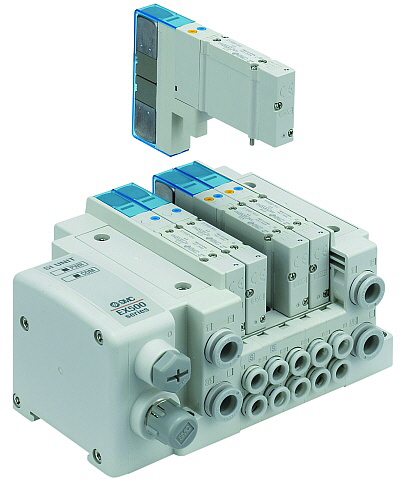

SMC Pneumatik - Ventiltausch
Einfaches Austauschen einzelner Ventile oder Antriebe, mit Versorgungs-Ab- trennventil ganz ohne Herunterfahren und Entlüften der gesamten Anlage

Steigerung der Wirtschaftlichkeit
Nicht nur für die Konstrukteure bieten die neuen SY-Ventile Vorteile, sondern auch bezüglich Betriebssicherheit und Wartung. So können einzelne Ventile durch das Lösen zweier Schrauben einfach ausgewechselt oder die Ventilinsel um zusätzliche Stationen erweitert werden.

Wartungsarbeiten hindern den  Betrieb und  sollen möglichst kurz gehalten wer- den. Oftmals  müssen  dafür Maschinen herunter gefahren und ganz entlüftet werden – nicht so mit den Ventilen neuster Generation. Muss der Monteur einen Antrieb ersetzen oder neu  einstellen, reicht  es, wenn  er über  die Einzelentlüf- tung  nur jenes Ventil  entlüftet, welches  besagten  Antrieb  steuert – der Rest bleibt unbeeinträchtigt. Oftmals können die aus den grossen Antrieben aus- strömenden  Luftvolumen die Entlüftung der kleineren Antriebe beeinträchtigen, was häufig zu unkontrollierten Bewegungen führt.  Auch  daran  hat SMC ge- dacht: In den neuen SY-Ventilen integrierte Rückschlagventile verhindern solche Fehlbewegungen und steigern dadurch die Sicherheit der Anlage.
