Springmann AG
CP 8000 von Heller - Komplettbearbeitung inklusive Drehfunktion

Dynamik und hohes Zerspan­volumen in jeder räumlichen Lage sind die Massstäbe, die man bei Bearbeitungszentren von HELLER erwartet. Mit der Baureihe C wurde man diesem Anspruch auch bei Drehoperationen gerecht. So überzeugen die Maschinentypen C 2000 und C 4000 bislang mit einer leistungsstarken 5-Achs-Bearbeitung sowie mit einer horizon- talen, vertikalen und in jeder Winkellage angestellten Drehfunktionalität. Nun wurde dieses Konzept mit einer nahezu einzigartigen Zerspa- nungsleistung, HSK-T 100 Werkzeugaufnahme und einem grösseren Arbeitsraum der CP 8000 erweitert.

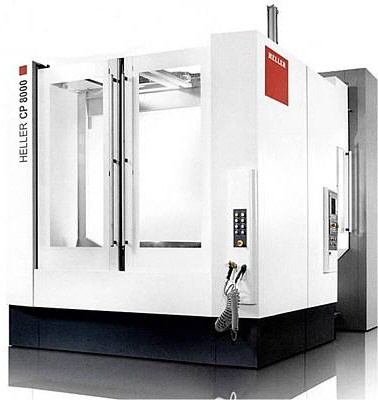

Springmann SA - Heller CP 8000
Die CP 8000 steht für eine nahezu einzigartige Zerspanungsleistung

Kleine und flexible Losgrössen
Die Forderungen nach Komplettbearbeitung sind derzeit aktueller denn je. In der Zerspanung wird deshalb zunehmend auf die 5-Achs-Bearbeitung gesetzt. Ziel ist die Aufspannungen zu reduzieren und so die Präzision am Werkstück zu erhöhen. Um in der Komplettbearbeitung unterschiedliche Verfahren abzubilden, forcieren Hersteller unter anderem ihr Angebot an Multitasking-maschinen. Das gilt auch für das Unternehmen HELLER.

Da die industriellen Bereiche zunehmend kleine und flexible Losgrössen abfor- dern, erweiterte HELLER das Standardlösungsprogramm im HSK63-Bereich bereits vor einigen Jahren mit 5-Achs-Bearbeitungszentren der Baureihe F. Auf Basis dieses Maschinenkonzeptes ist letztes Jahr die Baureihe C entstanden, mit der man zusätzlich zur 5-Seiten- und 5-Achs-Simultanbearbeitung Möglichkeiten zur Verfügung stellt, die typisch für Drehmaschinen sind. Diese Baureihe ist bei möglichen Werkstückdurchmessern bis 1200 mm und einer Werkstückmasse bis zu 1400 kg in diesem Marktsegment einzigartig. Ergänzt nach oben wird dieses Programm im HSK 100-Bereich nun unter anderem durch das Bearbei- tungszentrum CP 8000 mit einem Arbeitsraum von 1250x 1200x1400 mm (X, Y, Z), einer Palettengrösse von 800x800 mm und mit einem integrierten Pa- lettenwechsler. Damit lassen sich künftig Werkstücke mit Durchmesser bis zu 1250 mm (1810 mm bei Z-Hubeinschränkung) und einer maximalen Höhe von 1400 mm in einer Aufspannung fräsen sowie prozesssicher und hoch produktiv drehen.

Die hohen Schnittleistungen werden unter anderem mit der eigens entwickelten und extrem steifen Schwenkkopfgeometrie PCU erreicht. Um die Baureihe noch drehmomentsteifer und formschlüssiger zu gestalten, wurde sie zudem mit einer Spindelarretierung ausgestattet. Welchen hohen Stellenwert bei dieser Baureihe die Drehoperation einnimmt, macht die fünfte Achse im Werkzeug deutlich. So lassen sich damit sehr effizient horizontal und vertikal mit der C- optional A- und der B-Achse Aussen- und Innendrehkonturen herstellen. Der Rundtisch mit direktem Torque-Antrieb bringt die notwendige Leistung, wenn das Werkstück gegen das Werkzeug rotiert. Überwiegen bei einer Bearbeitung die kubischen Anteile, Prozesssicherheit, die Automatisierung mit beispielsweise einer Verkettung der Maschine und damit ein identisches Werkstückhandling, erhöhte Genauigkeiten oder auch rotationssymmetrische Bauteile mit einem Län- gen/Durchmesserverhältnis kleiner eins, wird der Einsatz der CP 8000 äusserst produktiv und wirtschaftlich. Diese fertigungsspezifischen Gewichtungen dürfte vor allem in den Branchen Verfahrenstechnik- und Pumpenindustrie, der Ener- gieindustrie sowie der Antriebstechnik bei der Bearbeitung rotationssymme- trischer Bauteile mit hoch produktiven Zentren nahezu ideal sein.

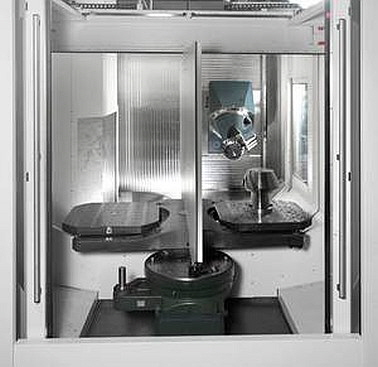

Springmann SA - Heller CP 8000 Bild 2
Die CP 8000 verfügt über einen Arbeitsraum von 1250x1200x1400 mm

Serienmässige Werkzeugvermessung
Eines der besonderen Highlights an der Baureihe C und damit auch der neuen CP 8000 ist die von HELLER entwickelte Funktionalität zur Identifikation von Unwuchten am Werkstück beziehungsweise am Rundtisch. Das heisst, durch die antriebsinternen Signale kann ohne Verwendung zusätzlicher Sensorik die kleinste Unwucht auf der Werkstückseite erkannt werden. Das wiederholgenaue zentrische Spannen bei derartigen Prozessen ist von besonderer Bedeutung und auch aus sicherheitstechnischen Gründen relevant. Deshalb unterstützt hier eine versierte Oberfläche den Anwender beim Ausgleich einer eventuellen Unwucht. Ein weiterer Aspekt ist serienmässige Werkzeugvermessung. Bei Drehwerkzeugen macht die von HELLER integrierte taktile Sensorik Sinn. Das Vermessungssystem bietet zudem die optische Funk­tionalität eines Lasersystems.

Alles in allem ist die Baureihe C mit der Ergänzung nach oben, ein Maschi- nenkonzept, das dem Trend bei grossen Bauteilen in den genannten Branchen sowie der hybriden Bearbeitung auf ­einer Maschine mit hoher Zerspanleistung entgegen kommt.


Firmenprofil
Eine seit drei Generationen bewährte Geschäftsphilosophie liegt dem Vertrauen zugrunde, welches ungeachtet konjunktureller Schwankungen der Firma Spring- mann seitens Kunden und Lieferanten stets entgegengebracht wird. Tausende verkaufter und durch den Kundendienst betreuter Maschinen haben zu einem nicht unwesentlichen Teil zur rationellen Fertigung zahlreicher Industrieprodukte beige- tragen, welche einen weltweiten Ruf geniessen.

Springmann AG - Hauptsitz
Hauptsitz der Firma Springmann AG in Neuchâtel

Erfahrung und die Beherrschung der in ständigem Wechsel befindlichen Ferti- gungs-Technologien erlauben uns, nicht nur überdurchschnittliche Erzeugnisse anzubieten, sondern in Zusammenarbeit mit Herstellern und Kunden fortschritt- liche Problemlösungen zu finden, die zu entscheidenden Wirtschaftlichkeits-Vor- teilen führen.

Das Unternehmen beschäftigt heute ungefärh. 30 Mitarbeiter, vorwiegend spe- zialisierte Ingenieure und Techniker.
