Produkte-Nachricht

TRIAG AG
Spannstock für 5-Achs Bearbeitungszentren

Die Triag Präzisionswerkzeuge konnte sich im Laufe der letzten zwölf Jahre im Bereich der Mehrfachspannung von Werkstücken eine breite, internationale Kundschaft erobern.

Auf Bearbeitungszentren mit drei Achsen lassen sich normalerweise die Werk- stücke von einer Seite her bearbeiten. Durch den Einsatz von Mehrfachspann- systemen an Stelle von konventionellen Schraubstöcken lässt sich die verfügbare Tischfläche mit vielen Teile füllen. Damit wird der Bearbeitungszyklus verlängert bei einer minimalen Zahl von Werkzeugwechseln. Der Maschinenbediener muss also nicht dauernd vor der Maschine stehen um Werkstücke zu wechseln.

Dieser Vorteil wird noch weit ausgeprägter beim Einsatz einer vierten Achse. Durch die Drehachse, sei es ein Rundtisch auf einer Horizontalspindelmaschine oder ein Teilapparat auf einer Vertikalspindelmaschine, lassen sich Spanntürme oder Spannbalken (Spannbrücken) einsetzen. Sind diese zudem mit Mehrfach- spannsystemen ausgerüstet, lassen sich Teile in Reihenanordnung, von sechs Seiten her bearbeiten in nur zwei Spannlagen.

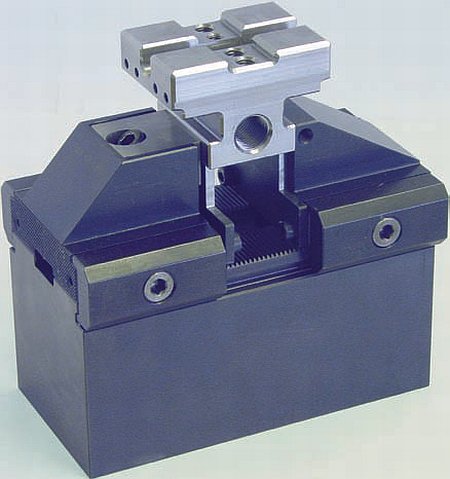

Triag AG - 5axesCLAMP

Völlig anders verhält es sich auf einer Fünf-Achsmaschine. Auf dieser Art Maschi- ne ist das Ziel nicht die Mehrfachspannung von vielen Werkstücken, sondern die Komplettbearbeitung eines einzelnen Teils auf allen fünf freiliegenden Seiten. Diese Bearbeitung soll in einer einzigen Hufspannung geschehen, um eine hohe Teilgenauigkeit zu erreichen. Mit diesem Ziel im Auge hat Triag einen neuen Spannstock entwickelt auf der Basis des powerCLAMP Systems, das auf einer Zahnstangen-Positionierung beruht. Mit diesem Spannstock lassen sich Teile ganz unterschiedlicher Grösse auf den Maschinentisch spannen mit einem opti- malen Zugang der Arbeitsspindel von allen fünf Seiten. Für breite Teile empfiehlt sich der Einsatz eines zweiten, seitlich angeordneten Spannstocks. Wie bereits erwähnt können das Anschlagmodul und das Spannmodul auf der Zahnstange in 2 mm Schritten verstellt werden. Zudem ist eine Grobverstellung in 20 mm Schritten möglich mit den 12 mm Passschrauben. Der relativ hohe Sockel gibt der Spindel viel Freiheit zum Maschinentisch.

Somit hat die Triag im Rahmen des Werkstückspannens ein weiteres Kundenbe- dürfnis in der modernen Fertigung abgedeckt. Für weitere Details bitten wir um Kontaktnahme mit der Triag.


Spannen - Übersicht als PDF


Produktvideo
