Rentables CNC-Bearbeitungszenter dank optimalem Werkstück- spannsystem

Moderne (und teure) CNC-Bearbeitungszentren müssen für einen profitablen Einsatz so optimal wie möglich genutzt werden. Die richtige Wahl der Werkstück- spannmittel kann über die Rentabilität eines Bearbeitungszenters entscheiden.

Bei der Entwicklung von Spannsystemen darf man daher nicht nur auf die techni- schen Eigenschaften achten, sondern muss immer auch die Wirtschaftlichkeit der jeweiligen Lösung im Auge behalten. Neben der Spannkraft und der Präzision sind auch Umrüstzeiten, praktisches Vorbereiten ausserhalb der Maschine, (lan- ge) Maschinenlaufzeiten, (kurze) Werkstückbearbeitungszeiten, optimale Ausnüt- zung des Arbeitsbereiches und natürlich die Kosten der jeweiligen Lösung zu berücksichtigen. Optimal ist es, wenn die Module verschiedener Spannlösungen austauschbar sind und damit vielseitig im ganzen Betrieb eingesetzt werden können

Die Triag hat folgende Produktegruppen im Angebot, die allesamt mit der obigen Philosophie vor Augen entwickelt wurden.

Mechanisches, schraubstockähnliches Mehrfachspannen ermöglicht eine sehr hohe Spanndichte und sehr schnelle Umrüstzeiten. Der modulare Aufbau ga- rantiert vielseitige Möglichkeiten beim Umrichten auf das nächste Fertigungslos. Bei der Triag sind drei verschiedene Systeme erhältlich:
- powerCLAMP: Schnellstverstellbar mittels Anziehen einer einzigen Spindel pro Spannmodul
- compactCLAMP: Äusserst flexibel einsetzbar, kaum eine Spannlösung kann nicht umgesetzt werden
- microCLAMP: Kleinste Module für den Vorrichtungsbau.

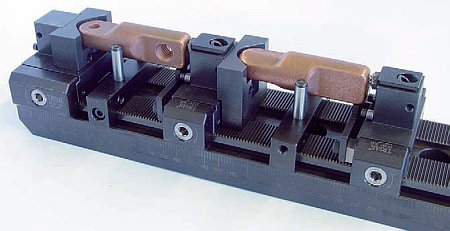

Triag AG - powerCLAMP

Spannen mit Vakuum ermöglicht die Spannung grossflächiger, auch nichtmag- netischer Teile und sichert eine schonende Behandlung der Teile (mivaCLAMP).

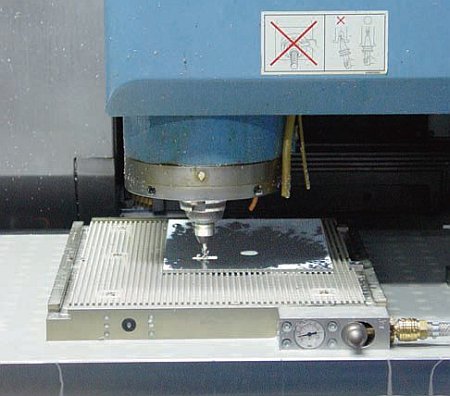

Triag AG - mivaCLAMP


Gefrierspannen: Geeignet für unförmige, fragile Teile, die schwer fassbar sind, z.B. in der Uhrenindustrie (triGEL).


Eine weitere Herausforderung, die sich in der Praxis mit den immer schnelleren Maschinen oft stellt, ist das zu hohe Gewicht der Spannvorrichtung. Die Triag hat deshalb Spanntürme aus Mineralguss (tripoxyMINERAL) entwickelt. Das spezi- fische Gewicht dieses Werkstoffes ist mit 2,4 kg/dm3 kleiner als dasjenige von Aluminium. Zudem werden die Vibrationen beim Bearbeitungsvorgang derart reduziert werden, dass auch bei einer Bearbeitung im oberen Bereich der Türme auf maschinenschonende Art und Weise sehr präzis gearbeitet werden kann. Die Vibrationsdämpfung ist 10 mal besser als bei Grauguss.

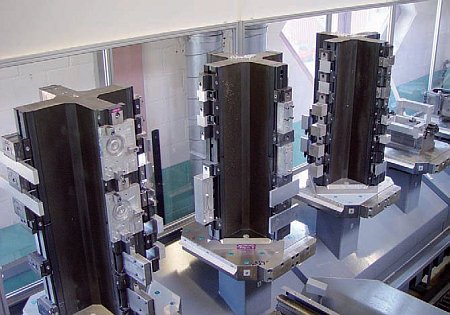

Triag AG - tripoxyMINERAL


Eine Reduktion der Standzeiten der Maschine kann durch eine schnelle und sehr genaue Schnittstelle zwischen Maschine und Spannsystem erreicht werden. Dazu haben wir ein sehr gutes Nullpunkt-Palettiersystem (oppSystem).

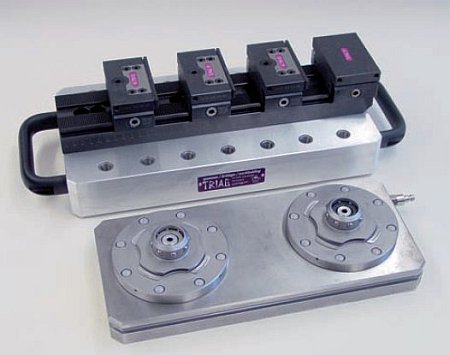

Triag - oppSystem


6.Bei 5-Achsen-Maschinen stellt sich neben den bereits erwähnten Problemen auch die Frage der Zugänglichkeit der Maschinenspindel. Triag hat daher ein Modularspannsystem entwickelt, mit welchem kleine und grosse Werkstücke auf 5Achsen-Maschinen frei bearbeitet werden können (5axesCLAMP).

Triag AG - 5axesCLAMP


Spannen
Das traditionelle spannstockähnliche Spannen in Mehrfachanordnung erlaubt höchste Spanndichte auf sehr gedrängtem Raum. Der modulare Aufbau wie bei Spielzeug-Baukastensystemen bietet vielseitige Möglichkeiten beim Umrichten auf das nächste Fertigungslos. Mehrere Mehrfachspannsysteme werden präsen- tiert, welche auf die verschiedenen Ansprüche der Produktion eingehen. Die Rückseiten der Spannmodule werden gleichzeitig auch als Anschlagmodule verwendet. Da die Module jeweils in verschiedene Breiten erhältlich sind, können die Werkstücke problemlos von drei Seiten her bearbeitet werden (ab 19 mm). Im Vorrichtungsbau werden die kleinen microCLAMP Module verwendet. Die Spann- module haben auf der Vorderseite eine Niederzugsbacke, die Rückseite ist zu den Befestigungsbohrungen massgenau geschliffen. Damit kann diese Anschlag- fläche für das folgende Werkstück gebraucht werden. Diese Anordnung lässt eine extrem hohe Spanndichte zu. Beim kleinsten microCLAMP Modul ist nur 15 mm Spannabstand erforderlich, trotzdem ist die Spannkraft auch da bei 10.000 N. Mehrfachspannsysteme werden immer häufiger auf Horizontal-Bearbeitungs- zentren eingesetzt. Aufgrund der immer schnelleren Eilgänge dieser Maschinen stösst die Zuladung auf den Paletten an Grenzen.

Triag AG - tripoxyMINERAL
tripoxyMINERAL von Triag AG

Das Gesamtgewicht der Werkstücke, Spannvorrichtungen und der Trägerkörper spielen eine grosse Rolle. Als Alternative zu den schweren Stahl- und Gussspann- türmen werden tripoxyMINERAL verwendet. Sie bestehen aus einer Mischung von gebrochenem Stein und Epoxy Bindemitteln. Das spezifische Gewicht ist mit 2,4 kg/dm3 geringer als das von Aluminium und die Vibrationsdämpfung ist 10 mal besser als bei Grauguss. Die Arbeitsfläche kann bei schwierigen Arbeiten optimal genutzt werden. Die Aufspannwürfel sind grundsätzlich in allen Formen herstellbar.


Spannen - Übersicht als PDF
