Produkte-Nachricht

TRIAG AG
Mechanisches Nullpunkt-Spannsystem (OPBM4Q 100 R50) - von Anfang an problemlos

Aus dem Hause Triag berichten wir von einer interessanten Neuentwicklung! Aufgrund hoher Nachfrage und zur Erweiterung des Portfolios wird neu ein mechanisches Nullpunkt-Spannsystem (OPBM4Q 100 R50) in bekannter Schweizer Qualität angefertigt. Das Angebot besteht aus kostengünstigem Träger und schlicht gehaltenen Anzugszapfen. Die Investitionskosten werden so auf minimalem Niveau gehalten, dies bei nicht beeinträchtigter Wechsel- und Positioniergenauigkeit! Das Angebot wird als Option durch Erhöhungen ergänzt. Diese Erhöhungen bieten hervorragende Zugänglichkeit bei 5-Achs Anwendungen mit Zentrischspannern und Modular-Spannsystemen.

Triag - Georg Utz Bild 1

Technisch klug werden die Spannkräfte bei diesem Nullpunkt-Spannsystem zwischen den Zapfen aufgebaut und wirken nicht in den Grundträger. Die Präzision des neu hergestellten Triag Nullpunkt-Systems ist so konstant und verlässlich, dass Markus Spengler von der Georg Utz AG in Bremgarten beschlossen hat, es als ein Wechselsystem für den Werkzeug-Vermessungs-Laser zu verwenden. Die DMG DMF 260/11 hat einen sehr grossen Tisch und die Georg Utz AG hat teilweise sehr mächtige Werkstücke zu bearbeiten. Ein vorstehender Laser-Aufbau auf dem Maschinentisch stört dann manchmal und kann zu teuren Kollisionen führen. So will Markus Spengler und sein Team den Laser einfach und schnell vom Tisch abräumen können, dass dieser keine Störkontur generiert. Dazu wurde der Nullpunkt-Körper von der Georg Utz AG direkt in den Maschinentisch eingelassen.

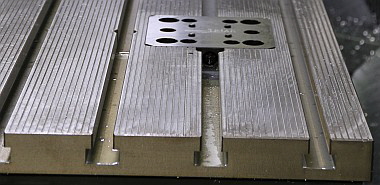

Triag - Georg Utz Bild 2 Triag - Georg Utz Bild 3

Eine zweite Nullpunkt-Einheit hat man seitlich an den Maschinentisch montiert, so dass der Laser vor Kollisionen und vor Verschmutzung geschützt und sicher montiert werden kann. Nach dem ausgeführten Auftrag kann der Laser wieder an seinem ursprünglichen Platz auf dem Maschinentisch montiert werden. Das Triag Nullpunkt-System wird bei dieser kundenspezifischen Anwendung seitlich durch die bereits im Maschinentisch vorhandene  T Nute  angezogen. Dazu hat Triag dem Kunden eine speziell auf seine Bedürfnisse angepasste Torx-Verlängerung angefertigt. Rundum zufrieden ist nun auch der Bediener Yannik Meier: „Wir haben von Triag eine durchdachte und kostengünstige Gesamtlösung erhalten, die durch Praktikabilität und Einfachheit zufrieden stellt.“ „Auch Details wurden bei der Lösungsfindung Rechnung getragen“, sagt Herr Meier mit Freude!

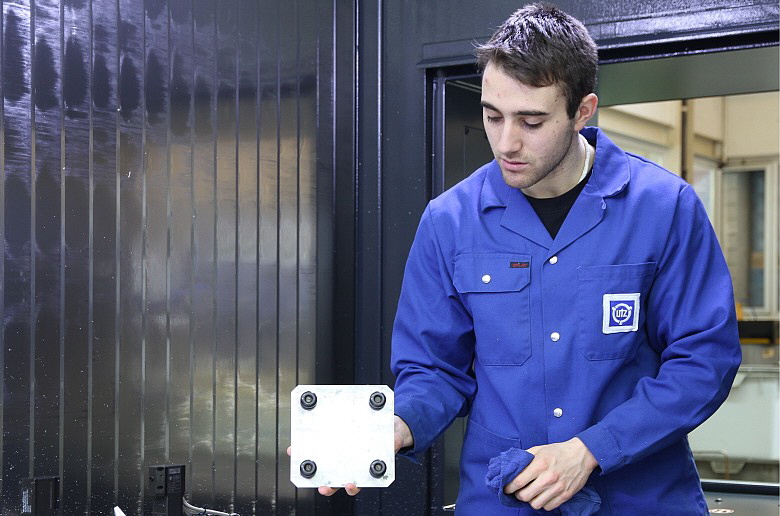

Triag - Georg Utz Bild 4


Firmenprofil
TRIAG Präzisionswerkzeuge wurde am 1. April 1990 in Zug gegründet. Seit Beginn vertreibt das Unternehmen in der Schweiz ausgewählte Zerspanungswerkzeuge namhafter Hersteller aus aller Welt (darunter Sumitomo, Nachi, Van Hoorn, Günter Wirth).

Schon bald begann die Triag AG ein eigenes Spanntechnik-Programm herzustellen. Neben modularen Mehrfachspannsystemen umfasst die Palette Gefrier- und Vakuumspannsysteme. Passend zu den Spann- systemen werden seit vielen Jahren Spanntürme aus Mineralguss hergestellt. Seit Mitte 2013 werden die Spanntechnikprodukte durch die unabhängige Triag International AG entwickelt und produziert. Der Vertrieb und die technische Beratung in der Schweiz läuft weiterhin über die Triag AG.

Wir bemühen uns laufend, die Produktepalette rund um CNC-Maschinen gemäss Kundenbedürfnissen zu erweitern. So sorgen ein bewährtes Nullpunkt-Palettiersystem und ein Werkstück-Wechselautomat für einen effizienteren Produktionsablauf. Seit 2002 befindet sich die TRIAG in Allenwinden (ZG), wo sie sich mit dem hauseigenen Eselstall bereits ins Dorfbild integriert hat.
