Produkte-Nachricht

TRIAG AG
In Mehrfachaufspannung fünfachsig bearbeiten

Den innovativen Spannblock Sputnik präsentiert der Spanntechnik- spezialist TRIAG International AG, Allenwinden (Schweiz). Er ermöglicht erstmals bis zu acht Bauteile so aufzuspannen, dass sie störkonturfrei von fünf Seiten zum Bearbeiten zugänglich sind. Somit können die auf- gespannten Werkstücke auf 5-Achs-Bearbeitungszentren weitgehend komplett bearbeitet werden. Dies erhöht wesentlich die Produktivität. Vor allem bei kleineren Bauteilen reduziert die achtfache Aufspannung deut- lich die unproduktiven Nebenzeiten, die zum Auf-, Um- und Abspannen der Bauteile anfallen.

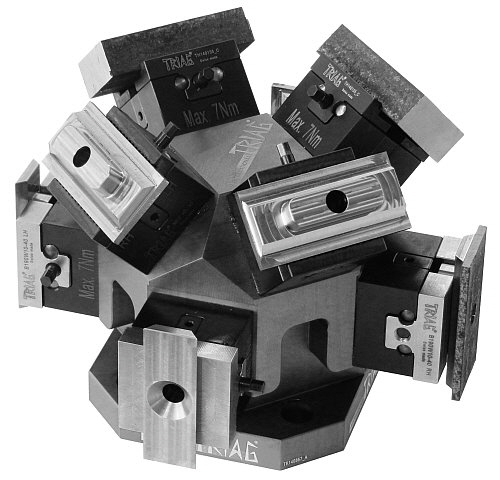

TRIAG - Spannblock Sputnik
Fünfachsig acht Werkstücke auf einen Streich: Mit Mehrfachaufspannung erhöht der Spannblock Sputnik von TRIAG International AG auf 5-Achs-Bearbeitungs- zentren deutlich die Produktivität


Acht Spannflächen auf kompaktem Spannblock
Der Grundkörper des Spannblocks Sputnik ist als achteckiger Spannturm mit einer oben aufgesetzten Pyramide ausgeführt. Die Spannflächen der Pyramide sind um 45° versetzt gegen die Spannflächen am Umfang des Turms angeordnet. So sind alle aufgespannten Werkstücke von fünf Seiten störkonturfrei zugänglich. Zum Beispiel können vier Bauteile für die erste Bearbeitungsoperation am Turm, vier für die zweite Operation auf der Pyramide aufgespannt werden. In einem Zyklus bearbeitet das 5-Achs-Bearbeitungszentrum dann vier Bauteile fertig.

Den Spannblock Sputnik gibt es bisher in zwei Varianten. Die kleinere trägt Mini- Zentrischspanner MCZ40L30. Diese können in ihren 40 mm breiten, schnell wechselbaren  Spannbacken bei 10 mm Spannbereich bis zu 38 mm breite Werkstücke aufnehmen. Sie arbeiten mit bis zu 800 daN Spannkraft.

Die grössere Variante des Spannblocks Sputnik kann acht Zentrischspanner MCZ 100L50 aufnehmen. Diese spannen mit unterschiedlichen, ebenfalls schnell wechselbaren Spannbacken bei 20 mm Spannbereich bis zu 102 mm breite Werkstücke bei bis zu 1600 daN Spannkraft.

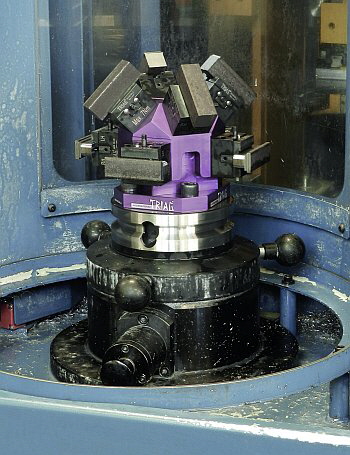

TRIAG - Spannblock Sputnik Bild 2

Mini-Zentrischspanner flexibel rüstbar
Wesentlicher Vorteil der Mini-Zentrischspanner von TRIAG International AG ist ihre hohe Flexibilität. Sie können schwimmend oder einstellbar selbstzentrierend genutzt werden. Entsprechend dem Konstruktionskonzept des schweizer Spe- zialisten sind sie streng modular aufgebaut. Aus einer Vielzahl an Spannbacken kann der Anwender die zum Werkstück und der Bearbeitung passenden Aus- führungen wählen. Innerhalb kürzester Zeit lassen sie sich am Zentrischspanner wechseln.

Zum Spannen bei minimalem Rohling-Übermass eignen sich vorteilhaft Varianten mit Prägeverzahnung. Weiter gibt es glatte, gehärtete und gestufte Backen. Zum Fertigen individueller, exakt auf die Konturen der einzuspannenden Bauteile abgestimmter Spannbacken stehen Ausführungen aus ungehärtetem Vergü- tungsstahl zur Verfügung.

Weiterer Vorteil der Zentrischspanner MCZ von TRIAG International AG ist der kompakte, rundum gegen Schmutz und Kühlschmiermittel dichte Aufbau. Somit arbeiten diese Zentrischspanner auch unter schwierigen Bedingungen äusserst zuverlässig.

Kombinierbar mit Nullpunkt-Spannsystem oppSystem
Alternativ zum festen Aufbau auf Rundtischen von 5-Achs-Bearbeitungszentren können die Spannblöcke Sputnik auch auf Paletten von Nullpunkt-Spannsyste- men montiert werden. Dies erhöht nochmals die Produktivität, da der gesamte Spannblock Sputnik mit acht aufgespannten Bauteilen innerhalb kürzester Zeit gewechselt werden kann. Für sein ausgereiftes, hochgenaues Nullpunkt-Spann- system oppSystem stellt der schweizer Spanntechnikhersteller TRIAG Interna- tional AG sorgfältig abgestimmte Adapterplatten als Standard zur Verfügung.


Firmenprofil
TRIAG Präzisionswerkzeuge wurde am 1. April 1990 in Zug gegründet. Seit Beginn vertreibt das Unternehmen in der Schweiz ausgewählte Zerspanungs- werkzeuge namhafter Hersteller aus aller Welt (darunter Sumitomo, Nachi, Van Hoorn, Günter Wirth).

Schon bald begann die Triag AG ein eigenes Spanntechnik-Programm her- zustellen. Neben modularen Mehrfachspannsystemen umfasst die Palette Gefrier- und Vakuumspannsysteme. Passend zu den Spannsystemen werden seit vielen Jahren Spanntürme aus Mineralguss hergestellt. Seit Mitte 2013 werden die Spanntechnikprodukte durch die unabhängige Triag International AG entwickelt und produziert. Der Vertrieb und die technische Beratung in der Schweiz läuft weiterhin über die Triag AG.

Wir bemühen uns laufend, die Produktepalette rund um CNC-Maschinen gemäss Kundenbedürfnissen zu erweitern. So sorgen ein bewährtes Nullpunkt-Palettier- system und ein Werkstück-Wechselautomat für einen effizienteren Produktions- ablauf. Seit 2002 befindet sich die TRIAG in Allenwinden (ZG), wo sie sich mit dem hauseigenen Eselstall bereits ins Dorfbild integriert hat.
