Unterschiedliche Bauteile schnell und sicher gespannt

Universelle, modulare Spannsysteme mit 221 exakt und rasch posi- tionierbaren Spannmodulen

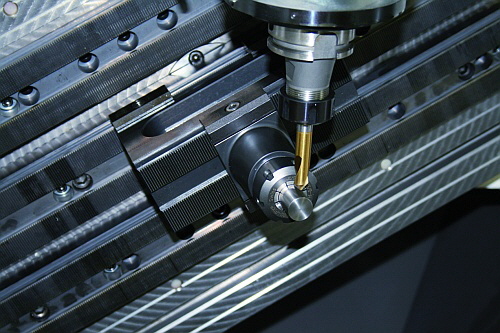

Triag AG - 5-Achs-Spannzange

Für höchste Flexibilität und kürzeste Nebenzeiten beim Spannen unterschied- lichster Werkstücke hat die TRIAG Präzisionswerkzeuge,  ihre modularen Spannsysteme aptoClamp und powerClamp ausgelegt. Basis bilden stabile, mit Teilstücken verlängerbare Trägerschienen. Sie verfügen über eine hochgenau gefräste Verzahnung. Eine Vielzahl an Spannmodulen mit unterschiedlichen Spannelementen lassen sich auf den Trägerschienen in einem Raster von 2 mm positionieren. Vorteil dieser Konstruktion ist die hohe Wiederholgenauigkeit beim Rüsten der Spannsysteme. Mit nur einer Spannschraube werden die positionierten Module zuverlässig geklemmt. Die Module der Baureihe powerClamp und aptoClamp können quer zur Längsachse an jeder Stelle der Trägerschienen aufgesetzt werden. Verglichen mit dem üblichen axialen Auf- schieben beschleunigt das den Aufbau von Mehrfachspannern und ermöglicht, diese Spannsysteme auch bei beengten Platzverhältnissen komfortabel zu rüsten.

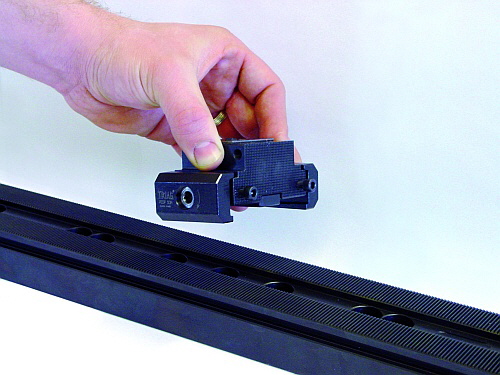

Triag AG - Abheb-Aufsetz

Wesentlicher Vorteil der modularen Spannsysteme ist die große Vielfalt an unterschiedlichen Modulen mit mechanisch oder hydraulisch betätigten Spann- elementen. Damit verringern die Spannsysteme erheblich den Aufwand und die Kosten  in der Logistik,  der Lagerhaltung und der Beschaffung von Vorrichtun- gen. Auf gleichen Basisschienen können Anwender mit dem umfassenden Spektrum an Modulen eine Vielzahl unterschiedlicher Werkstücke spannen. Unter anderem gibt es Module mit Spannelementen für kleinste, nur 19 mm Kantenlänge messende Bauteile. Mit stabilen Kraftspannern können  auf den Basisschienen auch große, bis zu mehrere tausend Kilogramm schwere Platten und Blöcke gespannt werden. Für Gussrohlinge, aber auch andere Bauteile mit unregelmäßigen Flächen und Kanten, stehen Spanner mit unterschiedlichen Hartmetall-Druckstücken, Anschlagflächen und  Spannbacken zur Verfügung. Für drehsymmetrische Bauteile eignen sich Module mit Spannzangen-, 3- oder 4-Backenfuttern. Eine genaue Mehrseitenbearbeitung auf Drehtischen sowie fünfachsige Bearbeitung ermöglichen die Module mit Zentrischspanner.

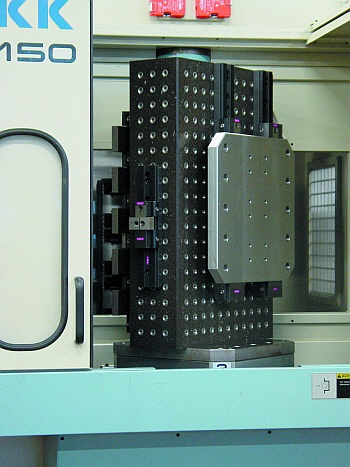

Triag AG - PowerClamp grosse Platte

Darüber  hinaus  bietet  der  Hersteller  TRIAG für die jeweiligen Spannmodule eine große Vielfalt an wechselbaren Spannbacken. Dazu gehören glatte, gerif- felte und gestufte Niederzugs-, Linear- und Pendelbacken, Prägebacken mit unterschiedlichen Verzahnungen sowie weiche, übergroße Backen, die individuell abgestimmt auf die zu spannende Werkstückkontur bearbeitet werden können. Unterschiedliche  Basisschienen-Erhöhungen ermöglichen eine problemlose Fünf-Achs-Bearbeitung. Sie  sorgen für gute Zugänglichkeit der gespannten Werkstücke und kollisionsfreies Arbeiten, auch wenn der Tisch um mehr als 90° geschwenkt ist. Zudem lässt sich das Spannsystem mit diesen Erhöhungen auch in Richtung der Z-Achse modular gestalten. Besondere Vorteile haben Basischienen-Erhöhungen, die mit Mineralguss ausgefüllt sind. Sie dämpfen Vibrationen aus der Bearbeitung und tragen damit zu einer hohen Oberflächengüte am bearbeiteten Bauteil bei. Zudem reduzieren sie die Masse des Spannsystems. Somit können die Tragfähigkeit des Tischs und die Dynamik der Vorschubachsen auf den Bearbeitungszentren zum Bearbeiten schwererer Werkstücke genutzt werden.

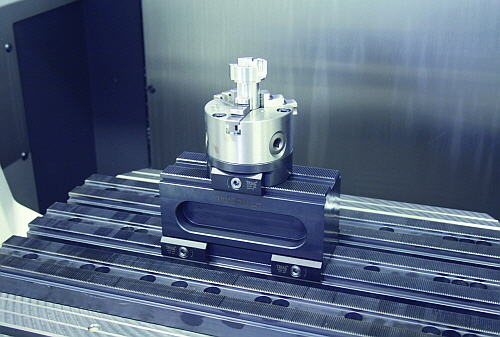

Triag AG - PowerClamp mit Erhöhung 3Backenfutter

TRIAG, spezialisiert auf hochwertige Werkstückspannung für die spanende Bearbeitung, entwickelt und produziert neben den universellen, als Standard geführten mechanischen Spannsystemen auch Spanneinheiten, die besondere physikalische Effekte zum Spannen der Werkstücke nutzen. Dazu gehören Spanntische mit Vakuum oder Eis. Bei letzteren werde die Bauteile durch rasch gefrierendes Wasser sicher und verwindungsfrei gespannt. Zudem gibt es vom schweizerischen Spanntechnik-Spezialisten die Nullpunkt-Paletten oppSystem. In Verbindung mit dem Spannsystem powerClamp bilden sie sehr kompakte, hochgenau und schnell wechselbare Nullpunkt-Spannvorrichtungen.

Zum Aufbau kundenspezifischer Sondervorrichtungen für höchste Werkstück- dichte im Arbeitsraum von Bearbeitungszentren ist das Spannsystem microClamp ausgelegt. Sehr kompakte, nur 14 mm schmale Spannmodule werden mit Paßschrauben direkt auf Vorrichtungsplatten positioniert. Spannmodule mit Prägebacken verwirklichen eine zuverlässige Aufspannung bei nur etwa 2 mm Verlust an Rohmaterial.

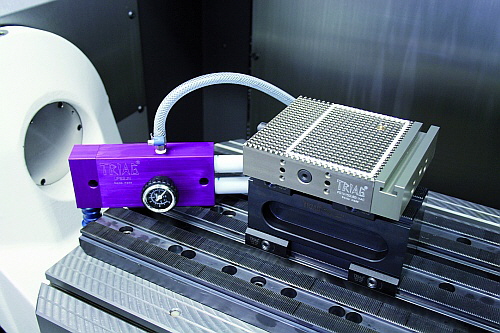

Triag AG - PowerClamp mit Vakuumtisch

TRIAG verwirklicht darüber hinaus in Zusammenarbeit mit Auftraggebern innovative Spannlösungen, die individuell auf die zu fertigenden Bauteile und zu bearbeitenden Werkstoffe abgestimmt sind. Dabei nutzt das Unternehmen mechanisch, pneumatisch, hydraulisch oder magnetisch betätigte Spannele- mente. Auch Kombinationen eigener Spannmodule mit unterschiedlichen Ba- sisschienen und Spannsystemen anderer Hersteller werden realisiert.
