Produkte-Nachricht

TRIAG AG
Virtuell zuverlässig simulieren und auf Kollision prüfen

TRIAG bietet massgerechte 3D-Modelle für seine Spannsysteme, ins- besondere das universelle, modulare Spannsystem powerClamp.

Eine zuverlässige Simulation der Werkstückbearbeitung hat zahlreiche Vorteile. Dafür benötigen Fertigungsbetriebe massgerechte 3D-Modelle zur Nutzung in  CAD/CAM- und NC-Programmiersystemen. Deshalb stellt die TRIAG AG, für Ihre Spannmittel, insbesondere  die modularen, flexiblen Spannsysteme powerClamp und aptoClamp auf Wunsch sämtliche Komponenten als exakte 3D-Modelle im Standardformat STEP für CAD/CAM-Systeme zur Verfügung. Somit lassen sich zum Beispiel im CAD-System  SolidWorks problemlos und schnell komplette Spannvorrichtungen für Mehrfachaufspannung konstruieren.  Vorteilhaft ist, dass sich sämtliche Einzelteile beispielsweise des Spannsystems powerClamp im 3D- CAD-System dynamisch nutzen lassen. Für eine Mehrfachspannung werden auf der Basisschiene zunächst ein Anschlagmodul und ein Spannmodul mit Spannbacken und Fräsanschlag angeordnet. Unabhängig vom Spannmodul kann man die Backen bewegen und auf eine realistische Position einstellen, die derjenigen in der Werkstatt beim Aufspannen im Bearbeitungszentrum entspricht. Abschließend wird das Spannmodul mehrfach kopiert, um die Aufspannlänge der Basisschiene vollständig zu belegen.

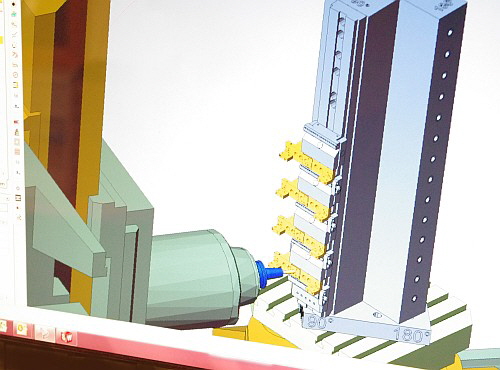

Triag AG - Virtuell zuverlässig simulieren Bild 1
Mit massgerechten, dynamisch nutzbaren 3D-Modellen der modularen Einzelteile des Spannsystems powerClamp lassen sich  schnell und komfortabel simulati- onsgerechte Mehrfachaufspannungen  konstruieren

Die massgerechte Darstellung aller Komponenten und Module des Spannsys- tems powerClamp hat vor allem bei der folgenden 3D-Simulation der Bearbeitung nach dem Generieren des NC-Programms besondere Vorteile. NC-Programmier- systeme, beispielsweise Esprit, berücksichtigen in der 3D-Simulation neben dem Arbeitsraum der Maschine mit Hauptspindel, Werkzeughalter und Werkzeug auch den Spanntisch und die Spannvorrichtungen. Wegen der detaillierten, in allen Abmessungen exakten Modellierung  der Spannmodule von TRIAG ergeben sich aus der 3D-Simulation absolut zuverlässige und prozesssichere Kollisions- betrachtungen. Durch die dynamische Verwendung der 3D-Modelle befinden sich in der Simulation die Backen und Anschläge massgenau an den tatsächlichen Positionen. Somit tragen die 3D-Modelle des Spannsystems zu einer hohen Prozesssicherheit und zu wesentlich kürzeren Zeiten beim Einfahren von NC- Programmen auf dem Bearbeitungszentrum bei. Das reduziert die Kosten und erhöht die Flexibilität beim Fertigen unterschiedlicher Bauteile in kleinen Los- größen

Beim kompakten  Spannsystem powerClamp von TRIAG reichen wenige Module aus, um sämtliche Werkstücke rasch und komfortabel zu spannen. Auf hochgenau gefrästen Basisschienen werden die Spannmodule in einem Rasterabstand von 2 mm aufgesetzt. Als besonders vorteilhaft bei beengten Platzverhältnissen erweist sich, dass man die Module an jeder Position aufsetzen kann, ohne sie über die Länge der Basisischiene schieben zu müssen. Bei Änderungen an der Spann- situation lassen sich zwischen bereits aufgesetzten Spannmodulen weitere einfü- gen, ohne die anderen zuvor versetzen oder abnehmen zu müssen.

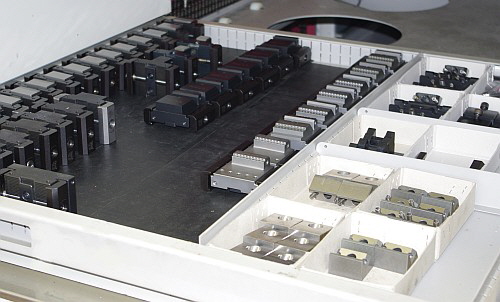

Triag AG - Virtuell zuverlässig simulieren Bild 2
Im modularen Spannsystem powerClamp reichen wenige unterschiedliche Elemente aus, um eine große Vielfalt unterschiedlicher Werkstücke zu spannen

Weiterer Vorteil dieses Spannsystems ist der modulare Aufbau. Mit nur wenigen unterschiedlichen Spannmodulen, Spannbacken, Anschlägen und Parallelunter- lagen kann eine große Variantenvielfalt an Spannmitteln für unterschiedliche kleine und große Wersktücke  aufgebaut werden. Das vereinfacht zum einen die Logistik und die Bevorratung der erforderlichen Spannmodule. Zum anderen sorgt es für eine einfache und komfortable Montage auf Bearbeitungszentren beziehungsweise auf Spanntürmen.


Firmenprofil
TRIAG Präzisionswerkzeuge wurde am 1. April 1990 in Zug gegründet. Seit Beginn vertreibt das Unternehmen in der Schweiz ausgewählte Zerspanungs- werkzeuge namhafter Hersteller aus aller Welt (darunter Sumitomo, Nachi, Van Hoorn, Günter Wirth).

Schon bald begann die Triag AG ein eigenes Spanntechnik-Programm her- zustellen. Neben modularen Mehrfachspannsystemen umfasst die Palette Gefrier- und Vakuumspannsysteme. Passend zu den Spannsystemen werden seit vielen Jahren Spanntürme aus Mineralguss hergestellt. Seit Mitte 2013 werden die Spanntechnikprodukte durch die unabhängige Triag International AG entwickelt und produziert. Der Vertrieb und die technische Beratung in der Schweiz läuft weiterhin über die Triag AG.

Wir bemühen uns laufend, die Produktepalette rund um CNC-Maschinen gemäss Kundenbedürfnissen zu erweitern. So sorgen ein bewährtes Nullpunkt-Palettier- system und ein Werkstück-Wechselautomat für einen effizienteren Produktions- ablauf. Seit 2002 befindet sich die TRIAG in Allenwinden (ZG), wo sie sich mit dem hauseigenen Eselstall bereits ins Dorfbild integriert hat.


Video



Triag - Logo neuTRIAG AG
Präzisionswerkzeuge
Aussergrütstrasse 2
CH-6319 Allenwinden

Tel.: 041 727 27 27
Fax: 041 727 27 99

office@triag.ch

www.triag.ch
