Produkte-Nachricht

TRIAG AG
Wirtschaftliche Fräsanwendungen im Fokus

Der japanische Werkzeugspezialist Sumitomo, in der Schweiz durch die Triag AG vertreten, ist ein führender Hersteller von Standard- und Spezialwerkzeugen für die High-end Zerspanungstechnologie. Aufgrund der breiten Produktpalette, die unter anderem die Bereiche Tangential-, Schulter-, Plan- und Rundplattenfräsen abdeckt, können unterschiedlichste Bearbeitungsaufgaben bewerkstelligt und ein wirtschaftlich Konzept gefunden werden.

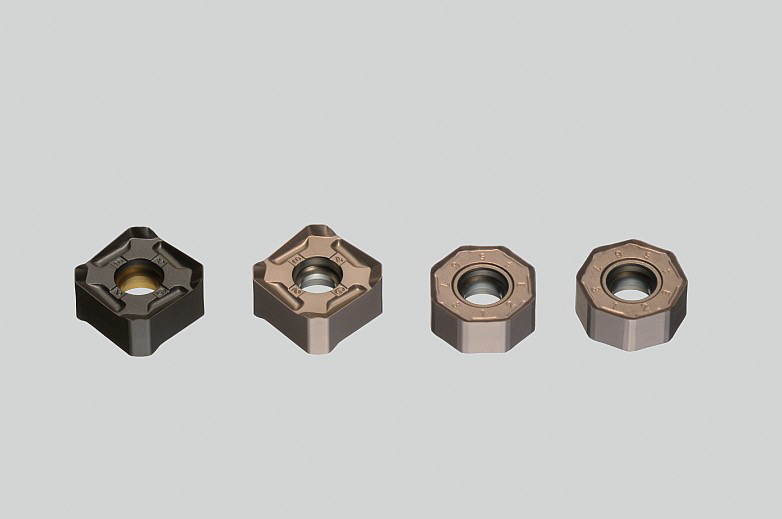

Triag - 8- und 16-schneidigen Wendeschneiplatten
Der DGC kann mit 8- und 16-schneidigen Wendeschneiplatten ausgesatttet werden

Eines dieser High-end Werkzeuge ist der neue Tangentialfräser TSX. Dieser zeichnet sich durch seine stabilen Wendeschneidplatten sowie zähen Schneidkanten aus. Eine neue Schleiftechnik bei der Herstellung der Wendeschneidplatten gewährleistet hohe Oberflächengüten und Schultergenauigkeiten. Optimal für high performance cutting mit hohen Abtragsraten wurde der TSX mit Schnitttiefen bis zu 12 mm entwickelt. «Der neue Tangentialfräser TSX der SumiDual-Serie kombiniert Produktivität mit Eigenschaften eines Präzisions-Schlichtwerkzeuges», fügt Helen Landtwing, Produktmanagerin für Sumitomo bei der Triag hinzu. Durch die tangential angeordneten Wendeschneidplatten kann der Fräser für vielseitige Anwendungen wie Planfräsen, Schulterfräsen, Nutfräsen und Kantenfräsen eingesetzt werden. Der TSX ist in zwei verschiedenen Plattengrössen (08/13) sowie in verschiedenen Zahnteilungen (fein, mittel, grob) erhältlich.

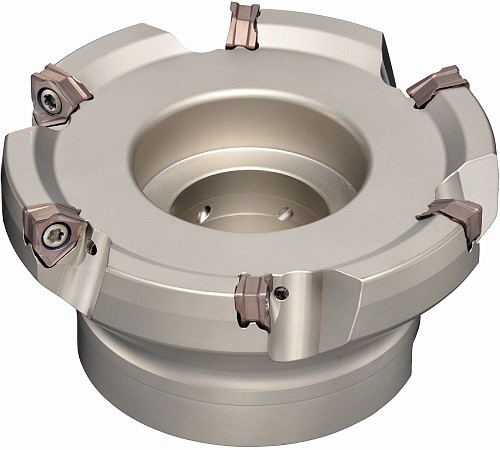

Triag - Der Eck- und Planfräser DFC
Der Eck- und Planfräser DFC

Spezielle Wendeschneidplattenform
Auch der DFC von Sumitomo ist ein wirtschaftliches Fräserwerkzeug mit sechs Schneidkanten pro Wendeschneidplatte. Ein neu entwickeltes Sinterverfahren verleiht dem Eck-/Planfräser seine spezielle Wendeschneidplattenform. Aufgrund seiner präzise abgestimmten Schneidkantengeometrie läuft der Fräser auch bei anspruchsvollen Schulterbearbeitungen prozesssicher ohne Späneklemmen.

«Der von Sumitomo neu entwickelte GS-Spanbrecher ist ein Lösungsbringer für alle Herausforderungen im Bereich Spantransport», betont Helen Landtwing und fährt fort: «Die stabilen Wendeschneidplatten gewährleisten hohe Produktivität zu einem ausgezeichneten Preis-Leistungs-Verhältnis. Durch die spezielle Wendeschneidplattengeometrie werden zudem Beschädigungen der gegenüberliegenden Schneiden vorgebeugt. Bei Zustellung bis 3,0 mm werden gleichmässige Bearbeitungsgenauigkeiten wie bei Fräsern mit einseitigen Wendeschneidplatten erreicht». Darüber hinaus gibt das Design des Fräskörpers dem Werkzeug hohe Stabilität – optimal für Bearbeitungen mit hohen Vorschüben. Die Form der Wendeschneidplatten ermöglicht einen wiederholgenauen Schneidplattenwechsel und schützt die Anlagefläche vor Beschädigung. Hohe Genauigkeit beim Schulterfräsen wird mithilfe präziser Sintertechnik gewährleistet. Der DFc ermöglicht Zustellungen bis 6,0 mm.

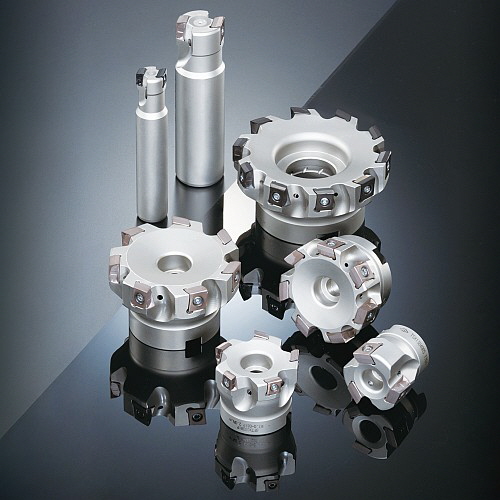

Triag - Tangentialfräser TSX von Sumitomo
Tangentialfräser TSX von Sumitomo

Planfräsen mit hoher Wirtschaftlichkeit
Der DGC-Planfräser verspricht aufgrund mehrschneidiger Wendeschneidplatten höchste Wirtschaftlichkeit. Durch die Form des Wendeplattensitzes sowie der Wendeschneidplatten kann der Planfräser mit 8- oder 16-schneidigen Wendeschneidplatten eingesetzt werden. „Stabile Schneidkanten und dicke Wendeschneidplatten sorgen für hohe Zahnvorschübe und somit hohe Abtragsraten“, so Landtwing weiter.

Spezielle Schneidkantengeometrien halten die Schnittkräfte ähnlich gering wie bei positiven Planfräsern, was zur Schonung der Maschinenspindel beiträgt. Die Wiperschneidengeometrie der Wendeschneidplatten erzielt darüber hinaus sehr gute Oberflächengüten. Das breite Spanbrecherprogramm des DGC Fräsers reicht von scharfen Schlichtplatten bis zu stabilen Schruppplatten und bietet ausserdem noch speziell präparierte Spanbrecher für gratarme Bearbeitungen.

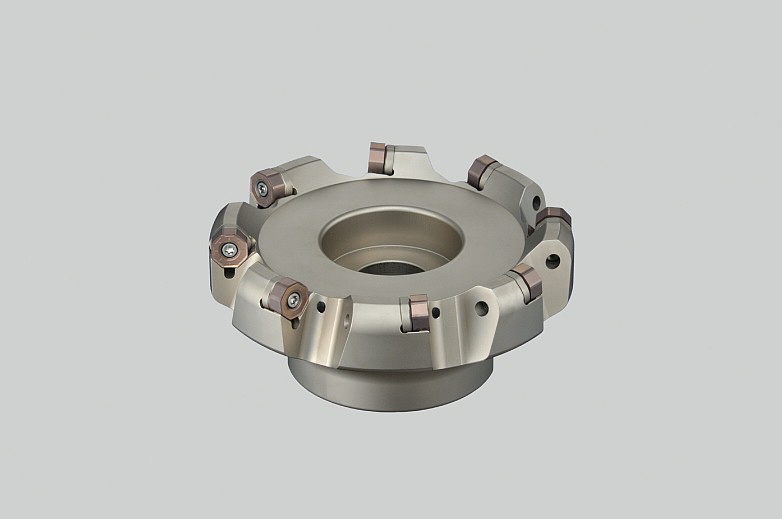

Triag - Planfräser mit hoher Wirtschaftlichkeit
Planfräser mit hoher Wirtschaftlichkeit

Grosser Durchmesserbereich abgedeckt
Die vorgestellten Fräserkonzepte gibt es in den unterschiedlichsten Durchmesserbereichen von 25 bis 200 mm als Schaft- und Aufsteckversionen. Zudem bietet Sumitomo eine breite Palette an HM-Substraten für verschiedenste Materialien und Anforderungen.

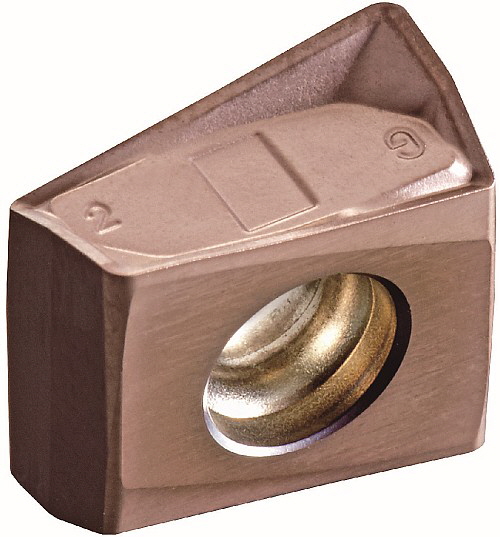

Triag - TSX-Wendeplatte
Die TSX-Wendeplatte wird in drei Schneidkantenausführungen für leichte Bearbeitung angeboten


Firmenprofil
Die TRIAG AG wurde am 1. April 1990 in Zug gegründet. Seit Beginn vertreibt das Unternehmen in der Schweiz ausgewählte Zerspanungswerkzeuge namhafter Hersteller aus aller Welt (darunter Sumitomo, Nachi, Van Hoorn, Günter Wirth).

Schon bald begann die Triag AG ein eigenes Spanntechnik-Programm herzustellen. Neben modularen Mehrfachspannsystemen umfasst die Palette Gefrier- und Vakuumspannsysteme. Passend zu den Spann- systemen werden seit vielen Jahren Spanntürme aus Mineralguss hergestellt. Seit Mitte 2013 werden die Spanntechnikprodukte durch die unabhängige Triag International AG entwickelt und produziert. Der Vertrieb und die technische Beratung in der Schweiz läuft weiterhin über die Triag AG.

Wir bemühen uns laufend, die Produktepalette rund um CNC-Maschinen gemäss Kundenbedürfnissen zu erweitern. So sorgen ein bewährtes Nullpunkt-Palettiersystem und ein Werkstück-Wechselautomat für einen effizienteren Produktionsablauf. Seit 2002 befindet sich die TRIAG in Allenwinden (ZG), wo sie sich mit dem hauseigenen Eselstall bereits ins Dorfbild integriert hat.
