Produkte-Nachricht

TRIAG AG

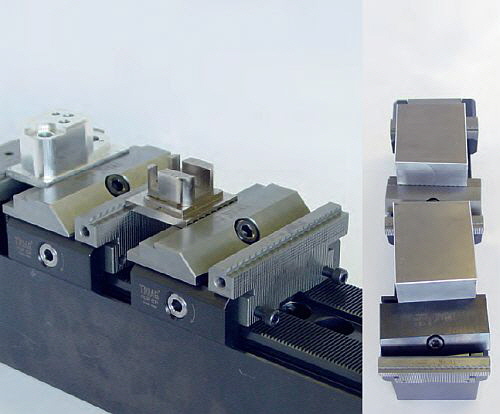

Neues lineares Prägemodul

Das neue Linearspannmodul prägt beidseitig mit integrierten Zähnen für massiv besseren Halt des Werkstücks, dieses kann dabei bequem auf einer Stufe abgelegt werden.

Triag AG - Lineares Prägemodul

Die Spannbacken sind austauschbar und können aus einem grossen Sortiment ausgewählt werden. Der minimale Werkstückabstand beträgt nur 43mm. Eine geschliffene Anschlagfläche ist zusätzlich integriert. Mit diesem Modul lässt sich eine Winkeltoleranz von ± 4° (zum Beispiel bei Sägeschnitten wichtig) über- brücken.


Power Clamp
Beim powerCLAMP ermöglicht eine gefräste Verzahnung mit 2mm-Teilung auf der Basisschiene schnelles und trotzdem genaues Positionieren der Spann- und Anschlagmodule. Im Gegensatz zum compactCLAMP und vielen anderen Spann- systemen auf dem Markt werden nicht vier Befestigungsschrauben pro Modul verwendet, sondern lediglich eine quer eingebaute Spindel.

Diese, mit einem Rechts- und einem Linksgewinde versehen, zieht zwei mit schiefen Ebenen versehene Pratzen zusammen. Mit dem Anziehen und Lösen dieser Spindel kann das Modul problemlos umplatziert werden. Da die Spindel von beiden Seiten her zugänglich ist, können die Spannsysteme dicht beieinander platziert werden. Die Module werden von beiden Seiten her mit einer Kraft von 150'000N auf die Basisschiene hinuntergezogen.

powerCLAMP-Basisschienen sind in den Längen 90 - 750mm lieferbar. Die angebotenen Befestigungsraster sind 40, 50 und 80mm.


Download
Katalog Power Clamp-Spannsysteme (PDF-Datei)

Video



Triag - Logo neuTRIAG AG
Präzisionswerkzeuge
Aussergrütstrasse 2
CH-6319 Allenwinden

Tel.: 041 727 27 27
Fax: 041 727 27 99

office@triag.ch

www.triag.ch
