Spannsystem VPC - Werkstückspanner prozesssicher automatisieren

Für die Automatisierung von Werkstückspannern stehen zahlreiche Lösungen zur Verfügung. Ziel ist es, die Produktivität und Wirtschaftlichkeit in der Fertigung nachhaltig zu steigern. Dieses Potenzial lässt sich jedoch nur dann ausschöpfen, wenn alle Prozessschritte – vom Spannen über das Handling bis zur Bearbeitung – zuverlässig, reproduzierbar und störungsfrei ineinandergreifen.

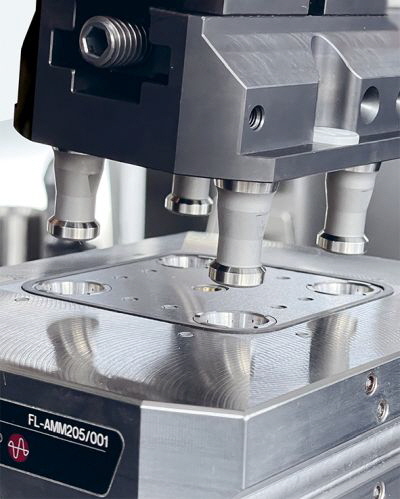

Die geschliffenen Funktionsflächen im VPC Spannfutter sorgen für ein optimales Einfahrverhalten und präzise Positionierung der Werkstückspanner.

Genau für diese Anforderungen wurde das EROWA Spannsystem VPC (Vise Power Clamp) entwickelt. In Kombination mit den passenden EROWA Belade- und Automationslösungen ermöglicht das System eine durchgängig prozesssichere Automation von Werkstückspannern. Gleichzeitig eröffnet das universelle Systemkonzept ein hohes Mass an Flexibilität für unterschiedlichste Fertigungsaufgaben.

Kern des Systems sind zwei VPC Spannfuttergrößen mit 52 mm und 96 mm Stichmass sowie die dazugehörigen VPC Spannzapfen. Alle Werkstückspanner, Vorrichtungen oder auch Werkstücke, die auf diese gängigen Schnittstellen vorbereitet sind, lassen sich direkt in den entsprechenden VPC-Spannfuttern aufnehmen und automatisiert handhaben.

Die Vorbereitung gestaltet sich dabei bewusst einfach: Die VPC Spann-zapfen werden am Werkstückspanner, an der Vorrichtung oder direkt am Werkstück eingeschraubt und fixiert – weitere Anpassungen sind nicht erforderlich.

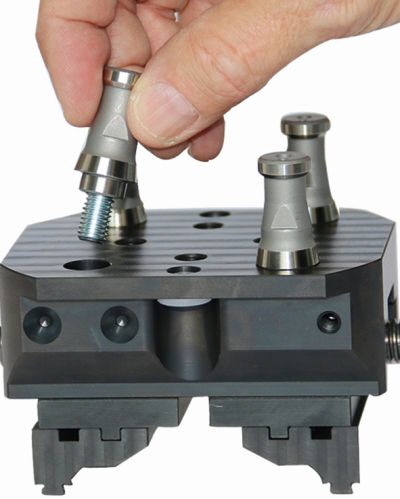

EROWA VPC Spannzapfen montieren
Die Vorbereitung von Werkstückspanner, Vorrichtungen und Werkstücken ist simpel: VPC Spannzapfen 52 oder 96 einschrauben und festziehen – fertig!

Die VPC Spannfutter selbst basieren auf der bewährten, funktional durchdachten EROWA Spanntechnik. Zur Ausstattung zählen unter anderem eine integrierte Z-Auflagenreinigung, eine zuverlässige Statusüberwachung sowie eine umlaufende Dichtung zum Schutz der Funktionsflächen. VPC Spannfutter können direkt oder über eine Grundplatte auf dem Maschinentisch montiert werden und spannen mit einer Haltekraft von 15 kN. Der Wechsel der Werkstückträger erfolgt automatisiert in Sekundenschnelle bei einer Wiederholgenauigkeit von unter 0,003 mm.

Die VPC Spannzapfen bestehen aus gehärtetem Qualitätsstahl und sind auf eine lange Lebensdauer ausgelegt. Präzise geschliffene Funktionsflächen sorgen für ein optimales Einfahrverhalten in das Spannfutter und gewährleisten einen sicheren Spannvorgang – eine entscheidende Voraussetzung für eine stabile, störungsfreie Automation.

Über Adapterpaletten lässt sich das VPC Spannsystem zudem problemlos mit weiteren EROWA Spannsystemen wie UPC oder MTS kombinieren. Dadurch kann die Flexibilität innerhalb der Werkstückfertigung weiter erhöht und bedarfsgerecht ergänzt werden.

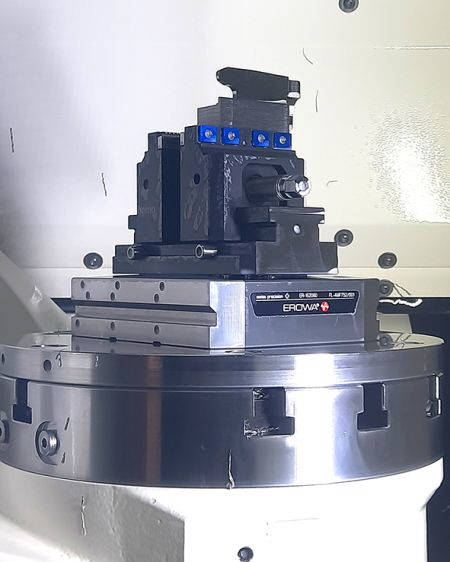

EROWA VPC mit Werkstückspanner
Sämtliche auf dem Markt erhältliche Werkstückspanner, Vorrichtungen und Werkstücke mit vorbereitetem Stichmass 52 und 96 mm werden schnell und einfach im EROWA VPC Spannsystem aufgenommen.
