Ohne Robotik sind heute Produktion und Logistik nicht mehr denkbar. Die Aufgaben der Roboter sind vielfältig und reichen vom Greifen und Halten über Manipulationen wie Klemmen oder Schrauben bis hin zum Ausschäumen, Kleben und Schweißen. Üblicherweise verrichten die Roboter allerdings immer die gleichen Arbeiten, die sie mit hoher Präzision ständig wiederholen. Damit eignen sie sich hauptsächlich für die Massenproduktion. Doch in immer mehr Prozessen sind heute Flexibilität und kleine Losgrößen bis hinunter zu Losgröße 1 gefragt. Ausgestattet mit innovativen Werkzeug- wechslern, die sich wahlweise nicht nur pneumatisch, sondern auch elektrisch oder sogar manuell bedienen lassen, werden Roboter jetzt zu flexiblen Multitalenten, mit denen selbst Kleinserien und Einzelstücke wirtschaftlich gefertigt werden können. Bürstenlose DC-Flachmotoren mit hoher Leistungsdichte sind bei den elektrisch betriebenen Wechselsystemen die treibende Kraft.

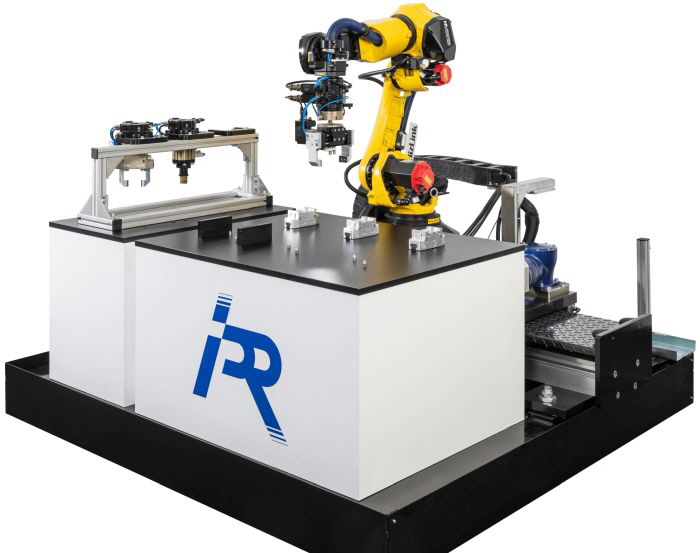

Mit den Werkzeugwechselsystemen der TKX-Serie lassen sich Roboter flexibel nutzen. (Urheber: IPR)
Mit den Werkzeugwechselsystemen der TKX-Serie will IPR mit Sitz in Eppingen der robotischen Automation neue Möglichkeiten erschließen, indem sich Roboter flexibler nutzen lassen. Dazu wird ein Adapter am Ende des Roboterarms befestigt, der dann verschiedene Werkzeuge aus einem Magazin aufnimmt. Der gleiche Roboter kann so zum Beispiel ein Werkstück zunächst greifen und positionieren, es dann bearbeiten und schließlich mit einem Konturtaster oder einer Kamera die Qualität prüfen und dokumentieren. Dafür bietet der Adapter Durchführungen für die entsprechenden Werkzeugfunktionen sowie mehrere seitliche Anschraubflächen für Zusatzmodule. Die Hauptaufgabe des Adapters ist jedoch, das Werkzeug nach der Aufnahme schnell und prozesssicher zu verriegeln und beim Ablegen nach Gebrauch die Verriegelung wieder zu lösen.

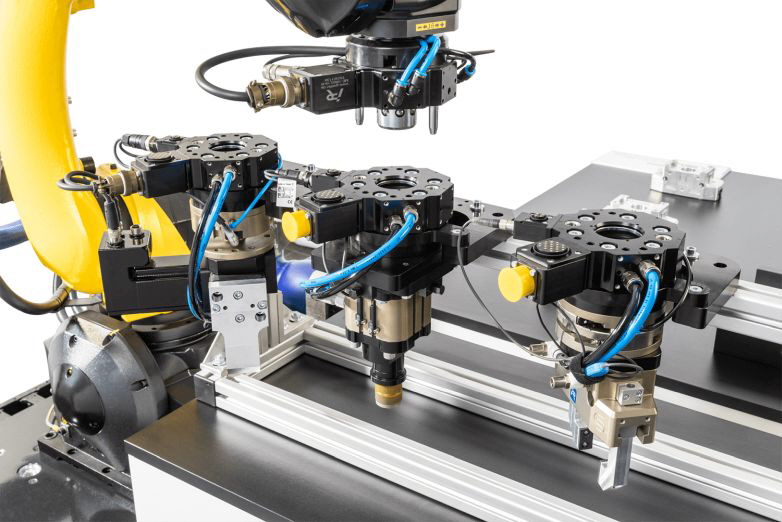

Ein Adapter wird am Ende des Roboterarms befestigt, der dann verschiedene Werkzeuge aus einem Magazin aufnimmt. (Urheber: IPR)
Verschiedene Antriebslösungen
Traditionell wird diese Aufgabe pneumatisch erledigt. Die Drucklufttechnik hat sich über Jahrzehnte bewährt und ist auch für die Handhabung sehr schwerer Objekte gut geeignet. Ein Pneumatik-System braucht allerdings Kompressoren, Leitungen und eine eigene Steuerung. Bei Neuinstallation kommt somit eine hohe Investition zusammen. In Branchen mit erhöhten Anforderungen an Sauberkeit und Hygiene wie Mikroelektronik oder Lebensmittel ist Pneumatik wegen der Kontaminationsgefahr aufgrund austretender Druckluft oft nicht möglich; im Reinraum beispielsweise ist sie tabu. Immer häufiger fällt die Wahl deshalb nicht auf pneumatische Antriebe, sondern auf elektrische.
Pneumatischer Werkzeugwechsler (TKP): Die Drucklufttechnik hat sich über Jahrzehnte bewährt und ist auch für die Handhabung sehr schwerer Objekte gut geeignet. (Urheber: IPR)
Roman Batz, Entwicklungsingenieur bei IPR erklärt: „Neben der hygienischen Unbedenklichkeit ist es vor allem die Flexibilität im Einsatz, die für Elektromotoren spricht. Im Gegensatz zu einem Druckluftanschluss ist eine Steckdose praktisch überall zu finden. Bei neuen Industrieanlagen verzichtet man heute oft auf die Einrichtung eines Pneumatik-Systems. Für Cobots und kleinere Roboter sowie für dezentrale Einsatzorte ist die elektrische Variante ohnehin fast immer die bessere Lösung.“ Dass der elektrische Antrieb heute eine echte Alternative zur Pneumatik darstellt, hat auch mit der Motortechnik zu tun. „Da hat es in den letzten Jahren große Fortschritte gegeben. In unseren Anwendungen brauchen wir grundsätzlich sehr viel Leistung bei sehr kleinen Abmessungen. Bei FAULHABER finden wir Motoren, die mit pneumatischen Antrieben locker mithalten können“, ergänzt Roman Batz.

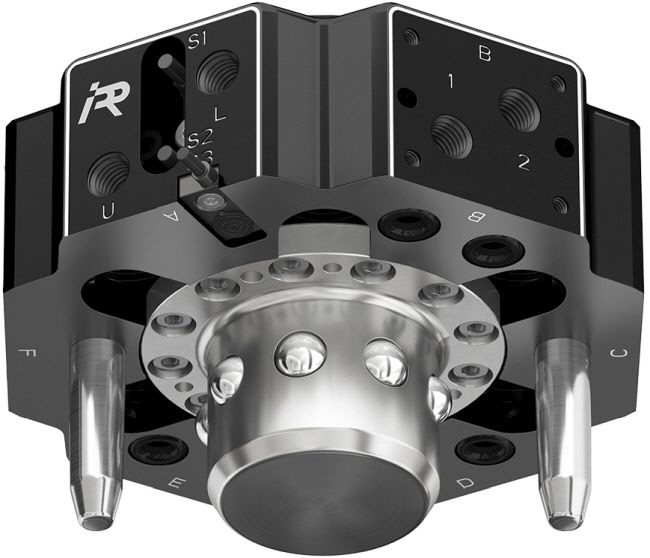

Elektrischer Werkzeugwechsler (TKE). Ihn wird es in sieben Baugrößen für Lasten von 3 bis 300 kg geben. (Urheber: IPR)
Dabei müssen die Kleinmotoren Beachtliches leisten: Der derzeit stärkste elektrische Werkzeugwechsler, der TKE 300, ist für das Handling von Objekten bis 300 Kilogramm Gewicht geeignet. Er wird zum Beispiel in der Metallverarbeitung eingesetzt werden, wenn Roboter mit Gussblöcken oder großen Schmiedeteilen hantieren. Dann wirkt die gesamte Masse mit ihrer Zugkraft auf den Verriegelungsring im Wechsler. Für das sichere Halten würde hier eigentlich schon das Drehmoment ausreichen, das der Motor im Standbetrieb liefert. IPR hat hier jedoch zusätzlich eine selbstentwickelte Kinematik eingebaut, um eine besonders zuverlässige und spielfreie Fixierung zu gewährleisten.

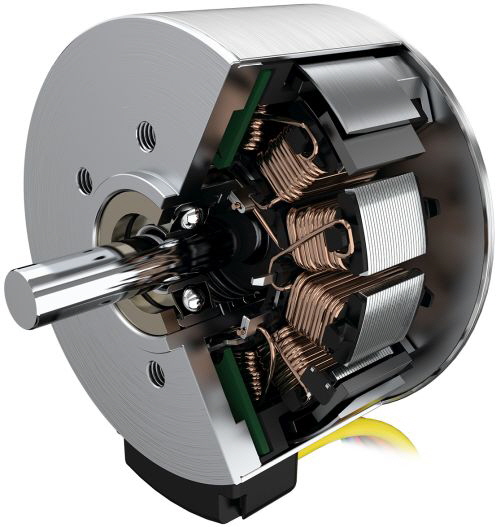

Bürstenloser Flachmotor der BXT-Familie: Viel Leistung auf kleinstem Raum (Urheber: FAULHABER)
Viel Leistung auf kleinstem Raum
Die Antriebskraft für das Öffnen, Schließen und Halten liefert ein bürstenloser Motor der FAULHABER-Familie BXT. Die Motoren wurden auf Basis der klassischen Außenläufer-Bauweise entwickelt. Dank innovativer Wicklungstechnik und optimierter Auslegung liefern die bürstenlosen DC-Servomotoren Drehmomente bis zu 134 mNm bei einem Durchmesser von 22 mm, 32 mm bzw. 42 mm und liefern bei hohem Wirkungsgrad eine Dauerleistung von bis zu 100 W. Damit übertreffen die kompakten Motoren die in dieser Antriebsklasse normalerweise üblichen Standards deutlich. Vor allem das Verhältnis von Drehmoment zu Bauraum und zu Gewicht ist wesentlich besser als der Marktstandard. Durch den hohen Kupferfüllfaktor und die Auslegung der Polschuhe ist das Magnetfeld stark und das Rastmoment sehr klein.

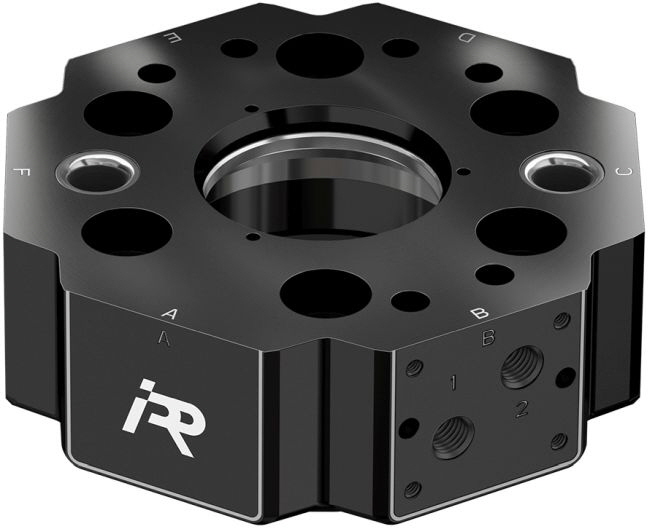

Der Adapter passt für alle Antriebslösungen. (Urheber: IPR)
Diese Leistungsdichte gehört zu den Voraussetzungen für das Alleinstellungsmerkmal der neuen Produktfamilie von IPR, das Roman Batz so beschreibt: „Mit der TKX-Reihe kommen die ersten Werkzeugwechsler auf den Markt, die auf derselben Plattform sowohl mit pneumatischem als auch mit elektrischem Antrieb zur Verfügung stehen. Eine manuelle Version gehört auch zur Produktfamilie. Das heißt, das gesamte Zubehörportfolio kann mit allen Antriebsarten genutzt werden. Auch ein Umstieg auf den elektrischen Betrieb erfordert keinen großen Aufwand.“
Manueller Werkzeugwechsler (TKM): Wechseln im Handumdrehen (Urheber: IPR)
Elektrische Werkzeugwechsler in sieben Baugrößen
Die elektrischen Werkzeugwechsler wird es in sieben Baugrößen geben für die Handhabung von Werkstücken von 3 bis 300 Kilogramm. Das deckt einen großen Einsatzbereich ab, angefangen bei Leichtbaurobotern bis hin zu stationären Applikationen. „Die Bandbreite der Baugrößen bei den BXT-Motoren sowie die große Auswahl an passenden Getrieben für die jeweils optimale Untersetzung war für uns ein wichtiges Kriterium“, erläutert Roman Batz. „Hinzu kommt die Zuverlässigkeit. Roboter sollen siebenstellige Zykluszahlen ohne Wartung schaffen. Deshalb kommen nur bürstenlose Motoren in hoher Fertigungsqualität in Frage. Sie müssen zudem einfach zu regeln sein und ohne zusätzliche Steuerung auskommen. Dafür sorgt der integrierte Speed Controller. Nicht zuletzt müssen die Komponenten Temperaturen bis +80 C° vertragen.“
IPR bezieht alle Kleinmotoren von FAULHABER. „Die Zusammenarbeit begann vor vielen Jahren, lange vor meiner Zeit“, erzählt der Entwicklungsingenieur. Neben der hohen Qualität der Produkte spielen für ihn weitere Aspekte eine wichtige Rolle: „Das fängt bei der sehr einfachen Auslegung von Motor-Getriebe-Kombinationen auf der FAULHABER-Website an. Ich brauche nur wenige Klicks, um mir einen umfassenden Ãœberblick zu verschaffen. Die technischen Details sind sehr gut dokumentiert und wenn es um die präzise Berechnung der Feinheiten geht, wie zum Beispiel Wirkungsgrad, Stromverbrauch oder Temperaturentwicklung über die Zeit, bekomme ich jederzeit kompetente Unterstützung.“
Firmenprofil
Seit 1962 entwickelt, produziert und vertreibt FAULHABER SA hochqualitative Antriebskomponenten, vor allem die leistungsstarken DC- Kleinstmotoren, die auf dem System FAULHABER® basieren. Die Produkte werden nach dem neusten Stand der Technik entwickelt und gefertigt, um den höchsten Anforderungen in der Welt der Klein- und Kleinst-Antriebstechnik zu entsprechen.
Firmengebäude der FAULHABER SA in Croglio
In Croglio im Kanton Tessin beschäftigt FAULHABER SA momentan 260 Mitarbeiter, die ein breites Spektrum an Motor-, Getriebe- und Linearantriebstechnologie des umfangreichen Produktprogramms von FAULHABER entwickeln und produzieren. Ein großer Teil der dort gefertigten Komponenten und Antriebssysteme ist für renommierte Schweizer Unternehmen aus den Bereichen Medizin- und Labortechnik, Optik, Uhren sowie Automation und Robotik bestimmt.
|
