Widerstandsmessung im Millisekundentakt - Die Widerstandsmessung ist in vielen Bereichen ein wichtiger Faktor in der Qualitätssicherung. Ob Kontaktfahnen von Akkupacks in der Elektromobilität, in Powertools oder der Kommunikationselektronik - Übergangswiderstände im Milliohmbereich geben Auskunft über die Qualität der Punktschweiss-Verbindung und ihrer Hochstromfähigkeit.
Milliohmmeter RESISTOMAT® 2311 für die Inline-Prüfung
Widerstandsmessung im Millisekundentakt

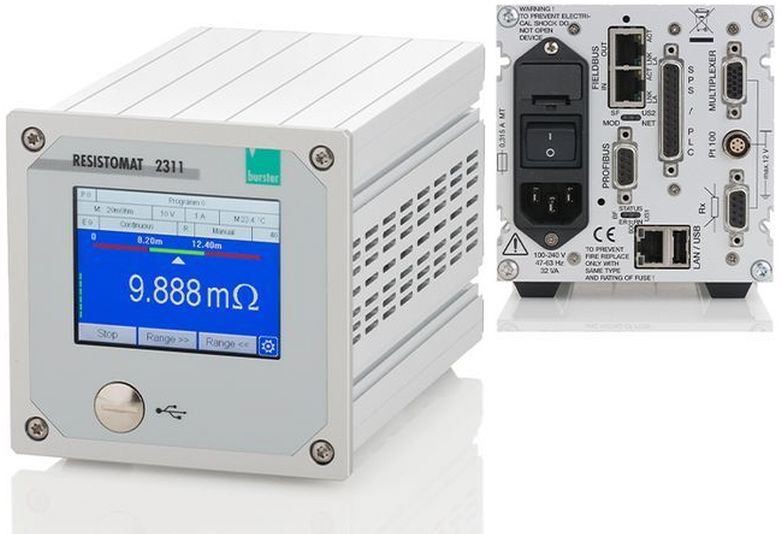

Die Widerstandsmessung ist in vielen Bereichen ein wichtiger Faktor in der Qualitätssicherung. Ob Kontaktfahnen von Akkupacks in der Elektromobilität, in Powertools oder der Kommunikationselektronik - Ãœbergangswiderstände im Milliohmbereich geben Auskunft über die Qualität der Punktschweiss-Verbindung und ihrer Hochstromfähigkeit. Ebenso lassen sich schnell und sicher Motoren- oder Relaisspulen testen sowie Schmelzsicherungen, Heizdrahtwendel, Magnetspulen, Steckkontakte und Schalter überprüfen. Für diese wichtigen Aufgaben entwickelte burster präzisionsmesstechnik den RESISTOMAT® 2311, ein hochpräzises Milliohmmeter für schnellste Inline-Messungen in der Fertigung (Bild 1). Mit bis zu 100 Messungen pro Sekunde ist es für eine 100%tige Kontrolle in der Massenproduktion ideal geeignet. Das kompakte Messgerät (110 x 110 x 183 mm) bietet Messbereiche von 20 mΩ bis 200 kΩ bei einer Messgenauigkeit von 0,03 % vom Messbereich. Bis zu 10 individuell einstellbare Material-Temperaturkoeffizienten in Verbindung mit einer Temperaturkompensation im Bereich 0 - 100 °C machen die Messungen temperaturunabhängig.
Für eine automatisierte Inline-Prüfung
Schnelle Messungen ab 10 ms inklusive Bewertung garantieren einen hohen Durchsatz. 32 individuell voreinstellbare Messprogramme erlauben eine individuelle Messung auch bei häufig wechselnden Produkten in der Fertigungslinie. Ein integrierter Datenlogger speichert bis zu 900 Messwerte pro Messprogramm. Schnittstellen wie PROFINET, EtherNet/IP oder EtherCAT sorgen für eine schnelle Einbindung in unterschiedlichste Fertigungsumgebungen (Bild 2). Ein Zwei- bzw. Vierfach-Komparator mit Schaltausgängen klassifiziert und selektiert die Prüflinge. Die Messleitungen werden durch eine integrierte Kabelbrucherkennung überwacht, ein PT100 Sensor oder ein Pyrometer erfassen die Daten zur Temperaturkompensation. Für induktive Prüflinge ist ein Messeingangsschutz integriert, der zuverlässig Spannungsspitzen beim Abklemmen verhindert. Speziell für das Messen von Kontaktübergangswiderständen (Trockenkreismessung) ist die Bürdespannung auf 20 mV begrenzbar, was das sogenannte Fritten (Durchbrennen von Kontaktschichten) verhindert.
Highlights
• Messbereiche von 20 mΩ … 200 kΩ
• Auflösung bis 1 µΩ
• Messgenauigkeit ≤ 0,03 % v.M.*
• Highspeed-Messungen ab 10 ms/Messung inkl. Bewertung
• Temperatur-Kompensation für alle Materialien
• Thermospannungskompensation
• 32 einstellbare Messprogramme
• Trockenkreismessung nach DIN IEC 512
Optionen
Flexible Feldbusintegration mit EtherCat, PROFINET oder Ethernet/IP
Einbauvariante ohne Display
Anwendungsgebiete
Widerstandsmessung an Schmelzsicherungen oder Heizdrahtwendeln
Widerstandsbestimmung an Magnetspulen
Steckkontakte und mechanische Schalter
Ermittlung von Übergangswiderständen
Beschreibung
Der RESISTOMAT® Typ 2311 ist für High-Speed-Anwendungen in der Automation konzipiert und optimiert. Bis zu 100 Messungen pro Sekunde sind realisierbar. Er arbeitet nach der bewährten Vierleiter-Messmethode, wobei Zuleitungs- bzw. Ãœbergangswiderstände eliminiert werden. Die Ãœberwachung der Messleitungen erfolgt mit der integrierten Kabelbrucherkennung.
Für Klassifizierungen und Selektierungen steht ein 2- und 4-fach-Komparator mit Schaltausgängen zur Verfügung. Eine Temperaturkompensation für beliebige Prüflingsmaterialien ist selbstverständlich. Spezifische Temperaturkoeffizienten können eingegeben werden. Die Temperaturerfassung erfolgt per PT100-Sensor oder einem Temperaturtransmitter (Pyrometer) mit Analogausgang.
Für die Messung induktiver Prüflinge wurde ein spezieller Messeingangsschutz entwickelt, damit Spannungsspitzen beim Abklemmen des Prüflings nicht zur Schädigung des Gerätes führen. Ein besonderer Anwendungsbereich ist das Messen von Kontaktübergangswiderständen (Trockenkreismessung), da hierbei zur Vermeidung des sogenannten „Frittens“ die Bürdespannung auf 20 mV begrenzt ist (DIN IEC 512).
In bis zu 32 Messprogrammen können individuell alle Geräteeinstellungen abgespeichert werden. Selbstver- ständlich können sämtliche Geräteeinstellungen auch über die Ethernet-, USB- (Standard) oder Feldbus-Schnittstellen (Option) erfolgen. Mit dem integrierten Datenlogger können bis zu 900 Messwerte pro Messprogramm abgespeichert werden.
Features
• Messbereiche von 20 mΩ … 200 kΩ
• Auflösung bis 1 μΩ
• Messgenauigkeit ≤ 0,03 % v.M.
• Highspeed-Messungen ab 10 ms/Messung inkl. Bewertung
• Temperatur-Kompensation für alle Materialien
• Thermospannungskompensation
• Eingangsschutz bis 400 Veff
• 32 einstellbare Messprogramme
• Trockenkreismessung nach DIN IEC 512
Produktlink
Weitere Informationen finden Sie hier.
Datenblatt
Datenblatt RESISTOMAT® zur Highspeed-Widerstandsmessung in der Automation Typ 2311_DE [pdf, 716 KB]
Datenblatt RESISTOMAT® zur Highspeed-Widerstandsmessung in der Automation Typ 2311_EN [pdf, 722 KB]
Broschüre
Batteriemesstechnik für die Automation DE [pdf, 4.7 MB]
Batteriemesstechnik für die Automation EN [pdf, 4.4 MB]
Bedienungsanleitung
Bedienungsanleitung Typ 2311_DE [pdf, 5.0 MB]
Bedienungsanleitung Typ 2311_EN [pdf, 4.9 MB]
Bedienungsanleitung Typ 2311 PROFINET EN [pdf, 2.4 MB]
Bedienungsanleitung Typ 2311 EtherNetIP EN [pdf, 2.2 MB]
Bedienungsanleitung Typ 2311 EtherCAT EN [pdf, 1.9 MB]
Bedienungsanleitung Typ 2311 EtherCAT TwinCAT Integration_EN [pdf, 1.1 MB]
Bedienungsanleitung Typ 2311 PROFINET TIA Integration EN [pdf, 1.6 MB]
Software
DigiControl V2023.0.1.0 - Beta-Version
Feldbus
EDS-Dateien EtherNet/IP
GSDML-Dateien PROFINET
ESI-XML-Datei EtherCAT (ab 2311 Firmware EC-V202300)
Weitere Infos
Innovative Widerstandsmesstechnik DE [pdf, 684 KB]
Innovative Widerstandsmesstechnik EN [pdf, 665 KB]
