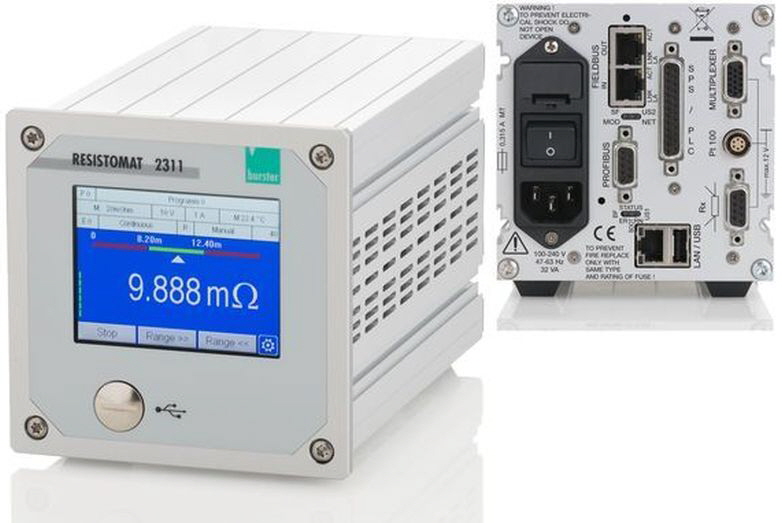

Der neue RESISTOMAT® 2311 ist fĂĽr sehr schnelle Anwendungen in der Automation konzipiert und optimiert. Eine hohe Performance, verbunden mit innovativen Funktionsmerkmalen und einer aussergewöhnlichen Präzision, prädestinieren ihn fĂĽr vielfältigste Aufgabenstellungen in peripheren Bereichen der industriellen Batteriemodulfertigung, in der eine 100-%-ProzessĂĽberwachung mit Echtzeit-Datentransfer an ĂĽbergeordnete Steuerungen erforderlich ist.
Der RESISTOMAT® 2311 ist fĂĽr sehr schnelle Anwendungen in der Automation konzipiert und optimiert
• Bewertung der Qualität von Punktschweiss-Verbindungen anhand des Übergangswiderstandes
beispielsweise zwischen Kontaktfahne und Auflagefläche der Zelle
• Anbindung via PROFINET, EtherCAT und EtherNet/IP unterstützt eine flexible Ablaufsteuerung und
Messdatenerfassung
Eine sehr hohe Qualität von punktgeschweissten Kontaktfahnen ist elementar in der industriellen Batteriepack- oder Modulproduktion. Die Einhaltung wichtiger mechanischer Parameter, aber auch elektrischer Parameter, wie äusserst geringe Ăśbergangswiderstände, ist enorm wichtig, um die Performance eines Batteriepacks oder gesamten Moduls sicherzustellen. Mithilfe des RESISTOMAT® 2311 werden ebendiese Punktschweissverbindungen im Niederohm-Bereich sicher erfasst, in kĂĽrzester Zeit bewertet und via PROFINET an die Steuerungseinheit ĂĽbertragen.
Highlights
• Messbereiche von 20 mΩ … 200 kΩ
• Auflösung bis 1 μΩ
• Messgenauigkeit ≤ 0,03 % v.M.
• Highspeed-Messungen ab 10 ms/Messung inkl. Bewertung
• Temperatur-Kompensation für alle Materialien
• Thermospannungskompensation
• Eingangsschutz bis 400 Veff
• 32 einstellbare Messprogramme
• Trockenkreismessung nach DIN IEC 512
Optionen
• Flexible Feldbusintegration mit EtherCat, PROFINET oder Ethernet/IP
• Einbauvariante ohne Display
RESISTOMAT® 2311 Widerstandsmessung an Kontaktfahnen
Produktbeschreibung
Der RESISTOMAT® Typ 2311 ist fĂĽr High-Speed-Anwendungen in der Automation konzipiert und optimiert. Bis zu 100 Messungen pro Sekunde sind realisierbar. Er arbeitet nach der bewährten VierleiterMessmethode, wobei Zuleitungs- bzw. Ăśbergangswiderstände eliminiert werden. Die Ăśberwachung der Messleitungen erfolgt mit der integrierten Kabelbrucherkennung. FĂĽr Klassifizierungen und Selektierungen steht ein 2- und 4-fachKomparator mit Schaltausgängen zur VerfĂĽgung. Eine Temperaturkompensation fĂĽr beliebige PrĂĽflingsmaterialien ist selbstverständlich. Spezifische Temperaturkoeffizienten können eingegeben werden. Die Temperaturerfassung erfolgt per PT100-Sensor oder einem Temperaturtransmitter (Pyrometer) mit Analogausgang. FĂĽr die Messung induktiver PrĂĽflinge wurde ein spezieller Messeingangsschutz entwickelt, damit Spannungsspitzen beim Abklemmen des PrĂĽflings nicht zur Schädigung des Gerätes fĂĽhren. Ein besonderer Anwendungsbereich ist das Messen von KontaktĂĽbergangswiderständen (Trockenkreismessung), da hierbei zur Vermeidung des sogenannten „Frittens“ die BĂĽrdespannung auf 20 mV begrenzt ist (DIN IEC 512). In bis zu 32 Messprogrammen können individuell alle Geräteeinstellungen abgespeichert werden. Selbstverständlich können sämtliche Geräteeinstellungen auch ĂĽber die Ethernet-, USB- (Standard) oder Feldbus-Schnittstellen (Option) erfolgen. Mit dem integrierten Datenlogger können bis zu 900 Messwerte pro Messprogramm abgespeichert werden.
Performance in jedem PrĂĽfprozess
• Produktivitätssteigerung durch sehr kurze Messzeiten und einfacher Steuerungsintegration
• Präzise Messergebnisse mittels innovativen Messverfahrens
• Prüfspannungen entsprechen den vielfältigsten DIN-Prüfvorschriften
Anwendungsgebiete
• Ermittlung von Übergangswiderständen in der Batteriepackfertigung
• Überprüfung von Laserschweissverbindungen an Kontaktfahnen
• Widerstandsmessungen an Schmelzsicherungen oder Heizdrahtwendeln
• Widerstandsbestimmung an Magnetspulen
• Airbag-Prüfung
• Widerstandsmessung an unterschiedlichsten Isolierstoffen z. B. Kabelisolierungen, Folien, Textilien,
Transformatoren, Leistungsschaltern u.a.m.
• E-Motoren, Turbinen, Pumpen, Generatoren
• Riso-Messung in der Batteriemontage oder -produktion
