Produkt-News

SCHNEEBERGER AG Lineartechnik
MINISLIDE MSQ: Entwickelt für Präzision und Zuverlässigkeit

Mit sich wandelnden Produktanforderungen wird die Auswahl geeigneter Ersatzkomponenten für abgekündigte Produkte immer wichtiger. Die MINISLIDE MSQ Mikrorolltische von SCHNEEBERGER sind verfügbar und wurden für hohe Geschwindigkeiten, hohe Prozesssicherheit und kompakte Leistung entwickelt, ideal für anspruchsvollste Bewegungsanwendungen von heute.

Schneeberger MINISLIDE MSQ


Präzision, wo sie am wichtigsten ist
Die MSQ-Serie ist für den Einsatz in kompakten Einbauräumen konzipiert und liefert dabei maximale Genauigkeit und Prozessstabilität – perfekt für Branchen, in denen Performance nicht verhandelbar ist.

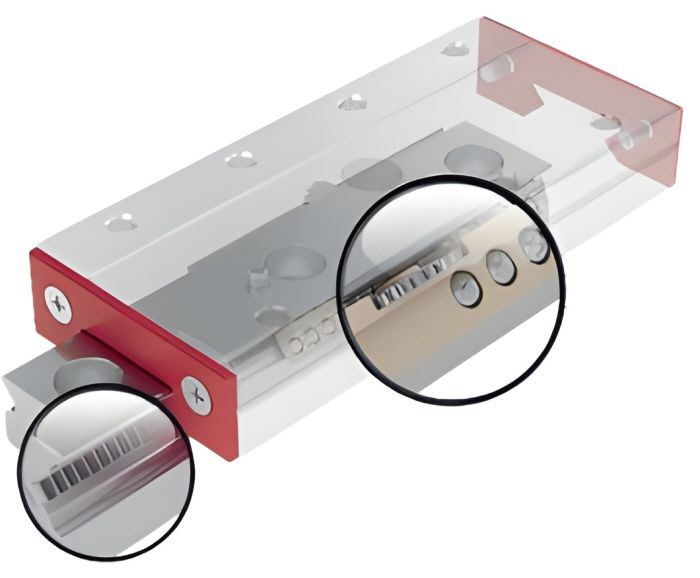

Schneeberger MSQ-Serie


Mehr als nur Ersatz: Optimierung mit MSQ
Mit der MSQ-Serie bieten wir nicht nur Ersatzlösungen, sondern echte Verbesserungen gegenüber bisherigen Komponenten:
• Standard-Käfigführung für höhere Zuverlässigkeit sowie höhere Beschleunigungen und Geschwindigkeiten
• Integriertes Messsystem (Maßstab) für präzisere Achsmessungen und reduzierte Montageaufwände
• Optionen für individuelle Schmierung, spezielle Schubkräfte, Höhenanpassungen, verlängerte Käfige und
  kundenspezifische Befestigungsbohrungen


Für Stabilität konstruiert

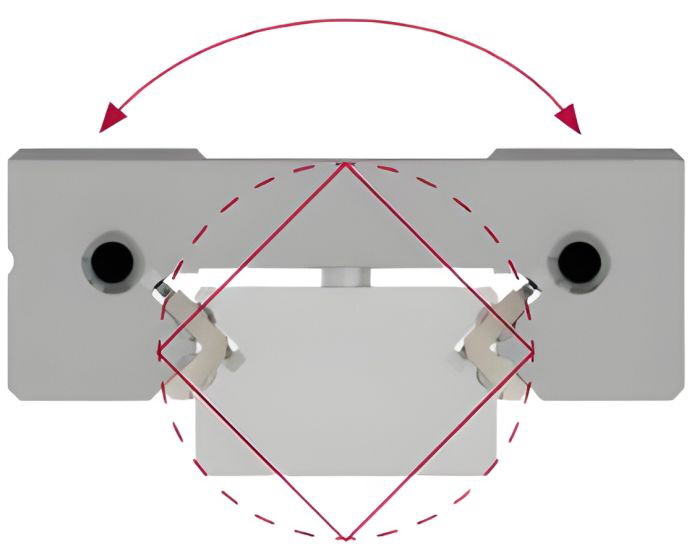

MINISLIDE MSQ-Produkte verfügen über vier Laufbahnen mit einem Kreisbogenprofil. Ihre Anordnung in Form eines O sorgt für große Innenabstände. In Kombination mit den um 90 Grad versetzten Laufbahnen wird eine gleichmäßige Kraftverteilung aus allen Richtungen sowie eine hohe Torsionssteifigkeit erreicht.

Schneeberger MSQ-Serie für Stabilität konstruiert


Produkteigenschaften
• Hub: 20 bis 102 mm
• Verfügbar in 4 Baugrößen mit 17 Standardlängen
• Material: Korrosionsbeständiger Stahl
• Maximale Geschwindigkeit: 3 m/s
• Maximale Beschleunigung: 300 m/s²
• Optional integriertes Messsystem: Auflösung von 0,1 μm

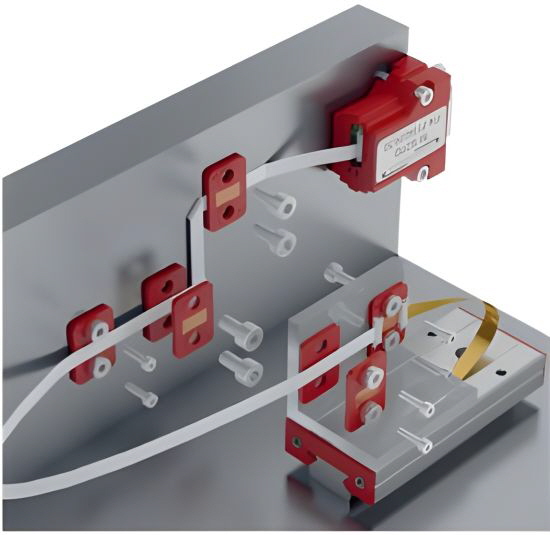

Schneeberger Produkteigenschaften


Ideal geeignet für den Einsatz in
• Werkzeugmaschinenindustrie
• Bearbeitungsmaschinen für Mikrotechnologie
• Biotechnologie
• Halbleiterindustrie
• Laborautomatisierung
• Medizintechnik
• Pick-and-Place-Maschinen
• Nanotechnologie
• Optikindustrie

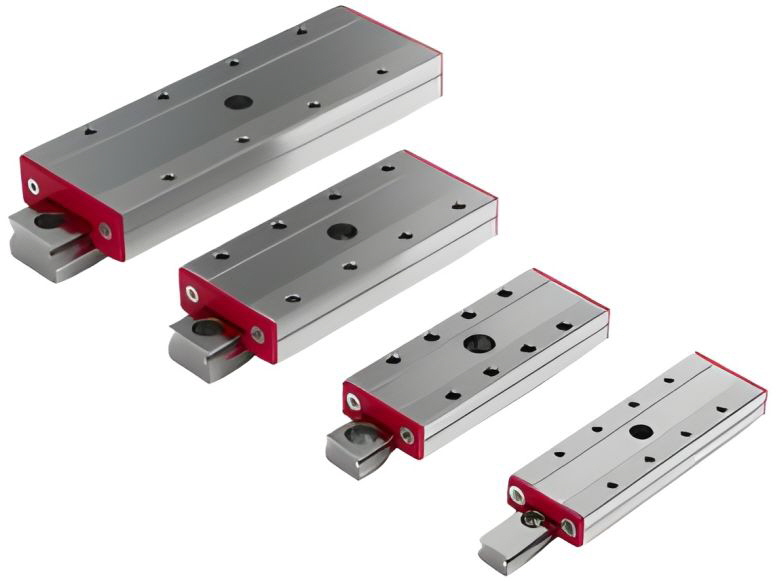

Schneeberger MINISLIDE MSQ Bild 2

CAD-Modelle, Datenblätter und der vollständige Katalog sind auf unserer Homepage verfügbar

Schneeberger MINISLIDE MSQ Bild 3


Die SCHNEEBERGER Gruppe
Weltweit bedient SCHNEEBERGER® renommierte Erstausrüster (OEM) verschiedenster Branchen von der Werkzeugmaschinen- über die Solar-, Halbleiter- und Elektroindustrie, Medizintechnik und weitere.

Im Jahr 2023 feierte die SCHNEEBERGER Gruppe das 100-jährige Jubiläum ihrer Firmengeschichte. Ein historischer Meilenstein, der durch die stete Weiterentwicklung des Unternehmens und dank des Knowhows aller Mitarbeitenden gefeiert werden kann.

Zum Produkt- und Fertigungsspektrum zählen Linearführungen und Profilschienenführungen ebenso wie Messsysteme, Zahnstangen, Lineartische, Positioniersysteme, Mineralguss und Kugelgewinde-trieben. Im Zuge der weiteren Expansion der SCHNEEBERGER Gruppe wurde 2020 ein zusätzlicher Standort in Polen gegründet. Die neue Firma SCHNEEBERGER Components Polen produziert Präzisionsteile für die gesamte Gruppe. Ebenfalls im Rahmen der strategischen Weiterentwicklung hat die Business Unit Systems die Firma "SCHNEEBERGER Precision Motion Systems (Shenzhen)" gegründet. Mit dem Aufbau des neuen Technologiezentrums für Systeme in Shenzhen mit Ent-wicklung, Produktion, Vertrieb und Service wird SCHNEEBERGER näher an seinen asiatischen Kunden sein und diese noch besser mit hochpräzisen Ein- und Mehrachssystemen bedienen können.
